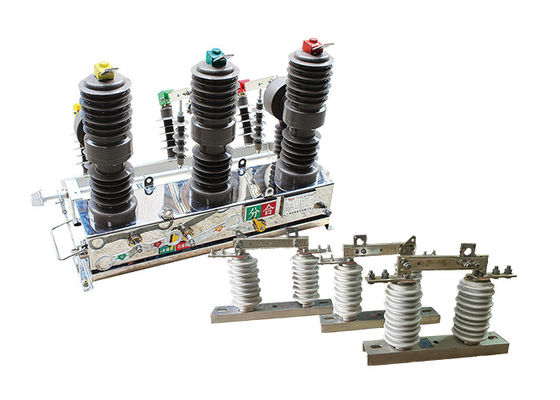

ZW32-12 Serisi direğe monte edilmiş otomatik devre kesici, açık açık bağlantı kesme anahtarı ile kolay çalıştırma GB1984 / GB11022

ZW32-12 Serisi direğe monte edilmiş otomatik devre kesici, açık açık bağlantı kesme anahtarı ile kolay çalıştırma GB1984 / GB11022

Ürün Tanımı:

ZW32-12 direğe monte edilmiş devre kesici, sabit voltajlı 12KV, üç fazlı AC 50Hz açık hava dağıtım ekipmanıdır.Aşırı yüklenme akımı ve kısa devre akımıUygulama modeli, alt istasyonların ve endüstriyel ve madencilik işletmelerinin dağıtım sisteminde koruma ve kontrol için uygundur.ve kırsal elektrik şebekelerinin sıklıkla çalıştığı yerlerAynı zamanda elektrik şebekesinin segmentli anahtarını çalıştırabilir ve denetleyiciyi kurduktan sonra dağıtım ağının otomasyonunu gerçekleştirebilir.

GW9-10 yüksek voltajlı bağlantı kesme anahtarı, elektrik ağının veya sisteminin bir bölümünü bakım veya onarım amacıyla sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.

Yüksek voltajlı bağlantı kesme anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.

Çifte etkisi, devre kesici kullanıldığında kullanılır.D yalıtım bağlantısını kesiyor!!

Yapı:

1Çerçeve: Çerçeve, iç bileşenleri desteklemek ve barındırmak için devre kesicinin ana yapısal bileşeni olarak hizmet eder.

2Akım taşıyan bileşenler: Bu bileşenler, kontakları, iletkenleri ve devrede bulunan elektrik yolunu oluşturan akım taşıyan parçaları içerir.Akım akışını yönetmek ve kesmek için sorumludurlar..

3Kalıcı mıknatıs montajı: Kalıcı mıknatıs montajı devre kesici önemli bir bileşendir.Sürekli mıknatıslardan oluşur ve devre kesici hareketini kontrol etmek için manyetik alan oluşturur.Mıknatıslar, verimli ve hassas çalışma için istenen manyetik kuvveti sağlamak için dikkatlice konumlandırılır.

4Çıkış mekanizması: Çıkış mekanizması, bir hata veya aşırı yük durumunun tespit edildiği zaman devre kesicinin açılmasından sorumludur.Akıllı Daimi Manyetik Devre Kesicide, tetikleme mekanizması, akıllı kontrol sisteminden alınan arıza sinyallerine hızlı ve doğru bir şekilde yanıt vermek üzere tasarlanmıştır.

5Akıllı Kontrol Sistemi: Akıllı kontrol sistemi devre kesicinin beynidir.ve elektrik parametrelerini izleyen diğer elektronik bileşenlerKontrol sistemi ayrıca uzaktan izleme, veri kaydı, kontrol ve kontrol için iletişim arayüzlerine de sahip olabilir.ve diğer sistemlerle entegrasyon.

6.Yardımcı bileşenler: Akıllı kalıcı manyetik devre kesici, özel uygulamaya ve gereksinimlere bağlı olarak çeşitli yardımcı bileşenlere sahip olabilir.Bu göstergeler arasında, sinyalizasyon ve kontrol amaçları için yardımcı bağlantılar, mekanik kilitler ve dış kablolama bağlantıları için terminaller.

7Çeviri: Çeviri kesici genellikle toz, nem ve fiziksel hasar gibi çevresel faktörlere karşı koruma sağlamak için bir kafes içinde kapatılır.Kapak metal veya yüksek kaliteli plastik gibi dayanıklı malzemelerden yapılabilir.

Özellik:

1Yüksek mühürleme performansına sahip üç fazlı sütun tipi tam kapalı yapı.

A.Durumlu ve güvenilir kırma performansı, yanma veya patlama tehlikesi yoktur; bakımsız, küçük boyutlu, hafif ve uzun kullanım ömrü.

B.Yüksek nem ve çiy önleme performansı, özellikle soğuk veya nemli alanlarda kullanılmak için uygundur.

C. İyi yalıtım performansı, yüksek sıcaklık direnci, UV direnci ve yaşlanma direnci olan ithal malzemeler.

2Verimli ve güvenilir minyatürlü yay işletim mekanizması.

A. Enerji depolama motoru, açma ve kapanma işlemleri için düşük güç tüketimine sahiptir; mekanizma, daha az bileşenle yüksek güvenilirlik sağlayan doğrudan aktarım yöntemini benimser.

B. Çalışma mekanizması, paslanmayı etkili bir şekilde önlemek ve mekanizmanın güvenilirliğini artırmak için mühürlü bir kutuya yerleştirilir.

3Konforlu ve esnek kontrol ve serbest kombinasyon performansı.

A.Kırmak için manuel olarak veya açmak ve kapatmak için elektrikle çalıştırılabilir, ayrıca uzak bir yerden uzaktan kontrol edilebilir.

B. Dağıtım otomasyonunu elde etmek için akıllı bir denetleyiciyle eşleştirilebilir veya otomatik bir yeniden kilitleyici veya bölümlendirici oluşturmak için yeniden kilitleyici denetleyiciyle birleştirilebilir.

C. Aşırı akım veya kısa devre koruması için iki fazlı veya üç fazlı akım transformatörleri ile donatılabilir.

D. Akıllı denetleyiciler için akım alma sinyalleri sağlayabilir ve kullanıcı gereksinimlerine göre akım transformatörleri ile donatılabilir.

E. İçeriye yerleştirilmiş yanlış işletim karşıtı kilitleme cihazı ile üç fazlı kilitleme yalıtım anahtarı ile donatılabilir.Ayrıca, kolay bakım için dalgalanma durdurma sütunu yalıtımcılarıyla da monte edilebilir..

Uygulama:

1Alt istasyonlar: Orta gerilimli güç dağıtımının korunması ve kontrolü için hem kapalı hem de açık alt istasyonlarda yaygın olarak kullanılır.Vakum devre kesici hata akımlarının güvenilir kesintiyi sağlar, aşırı yük akımları ve yük akımları, alt istasyon ekipmanlarını korur.

2Endüstriyel ve madencilik işletmeleri: ZW32-12 vakumlu devre kesici, endüstriyel ve madencilik işletmelerinin dağıtım sistemlerinde motorları, transformatörleri,ve diğer elektrikli ekipmanlar aşırı akım ve kısa devreBu tesislerdeki güç kaynağının istikrarını ve güvenliğini korumaya yardımcı olur.

3.Kırsal elektrik ağları: Sık çalışmaya dayanabilme yeteneği nedeniyle, vakumlu devre kesici kırsal elektrik ağlarında uygulama için uygundur.Elektrik şebekelerinin verimli bir şekilde bölünmesine olanak tanırEk olarak, bir denetleyici ile donatıldığında, dağıtım ağının otomasyonunu sağlayarak kırsal elektrik sisteminin güvenilirliğini ve verimliliğini artırır.

4Ticari binalar: Vakum devre kesicisi, elektrik sistemlerinin güvenli ve güvenilir çalışmasını sağlar.ekipman hasarının önlenmesi ve duraklama süresinin en aza indirgenmesi.

Teknik parametreler:

ZW32-12

GW9-10
