Üç fazlı 50Hz direğe monte edilmiş kesiciler Yüksek voltaj Yüksek verimlilik

Akıllı denetleyici ile yüksek gerilim yüksek verimlilikli AC direğe monte edilen elektrikli devre kesici Otomatik sıfırlama vakumlu devre kesici

Ürün Tanımı:

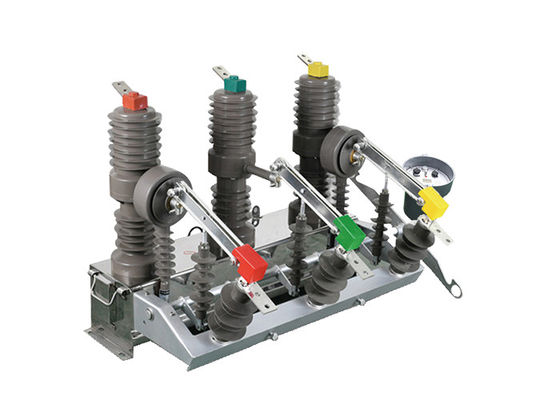

ZW32-12 direğe monte edilmiş devre kesici, dış mekan uygulamaları için tasarlanmış sağlam bir dağıtım ekipmanıdır.Bu devre kesici öncelikle kesmek ve yük akım kapatmak için kullanılır, aşırı yük akımı ve elektronik sistemlerdeki kısa devre akımı.

ZW32-12 devre kesicisinin en önemli avantajlarından biri çok yönlülüğüdür. Alt istasyonlar, endüstriyel ve madencilik kuruluşlarının dağıtım sistemleri,ve kırsal elektrik ağlarıBu, onu çok çeşitli koruma ve kontrol uygulamaları için uygun bir seçim haline getirir.

Ek olarak, ZW32-12 devre kesici, verimli güç şebekesi çalışmasını sağlayan bir kesitçi olarak hizmet edebilir.Bir dağıtım ağının belirli bölümleri bakım veya arıza işleme amaçlı izole edilebilir.

İşlevselliğini daha da geliştirmek için, ZW32-12 devre kesici bir denetleyici ile entegre edilebilir.uzaktan kontrolü kolaylaştırmakBu özellik, dağıtım ağının genel verimliliğine ve güvenilirliğine katkıda bulunur.

Kontrolör Girişi:

Denetleyici, uzaktan izleme ve kontrol için izin veren 485/232 arayüzü üzerinden iletişimi destekler.

Ağır bir düğme tespit edildiğinde, aygıt kalıcı bir arıza durumunda otomatik olarak çıkış sürecini hızlandırır.

Uzakdan/El ile kapatma ve yeniden kapatma: Kullanıcının devreyi uzaktan veya manuel olarak kapatma ve yeniden kapatma seçeneği vardır.Eğer kullanıcı, bir hatı onardıktan sonra gücü geri getirirken topraklama düğmesini çıkarmayı unutursa, cihaz güvenlik sağlamak için çıkış sürecini hızlandırabilir.

Bu özellik, bir arızadan sonra devreyi yeniden kapatmadan önce uygun gecikmeyi belirlemede esneklik sağlar.

Denetleyicinin atlama kapanma devresinin yanlış çalışmaya karşı tasarımı vardır.

Denetleyici, sıfır dizi akımı temelinde bölge içi ve bölge dışı arızaları ayırt edebilir.Bu yetenek hataların yerini belirlemeye yardımcı olur ve daha hedefli sorun giderme ve bakımı sağlar.

Yanlış işleyişin önlenmesi: Uzaktan kumanda düğmesi yanlış işleyişin önlenmesi için tasarlanmıştır.Böylece istenmeyen eylemlerin riskini azaltır..

Uygulama:

1Alt istasyonlar: Orta gerilimli güç dağıtımının korunması ve kontrolü için hem kapalı hem de açık alt istasyonlarda yaygın olarak kullanılır.Vakum devre kesici hata akımlarının güvenilir kesintiyi sağlar, aşırı yük akımları ve yük akımları, alt istasyon ekipmanlarını korur.

2Endüstri ve madencilik işletmeleri: ZW32-12 vakumlu devre kesici, endüstri ve madencilik işletmelerinin dağıtım sistemlerinde motorları, transformatörleri,ve diğer elektrikli ekipmanlar aşırı akım ve kısa devreBu tesislerdeki güç kaynağının istikrarını ve güvenliğini korumaya yardımcı olur.

3Hastaneler ve sağlık kurumları: ZW32-12 vakumlu devre kesici, elektrik sistemlerini ve tıbbi ekipmanları korumak için hastanelerde ve sağlık kurumlarında kullanılır.Güvenilir devre kesinti ve potansiyel tehlikelere karşı koruma sağlar, kritik tıbbi hizmetlerin sürekli çalışmasını sağlar.

4Ticari ve konut binaları: Vakumlu devre kesici, elektrik dağıtım ve koruma için ticari ve konut binalarında uygulanmaktadır.Elektrikli sistemlerin güvenliğini sağlar., aşırı yüklenme ve kısa devreyi önlemek ve elektrikli yangın riskini en aza indirmek.

5Akıllı Şebeke Uygulamaları: Çaprazın akıllı kontrol yetenekleri akıllı şebeke uygulamalarıyla uyumludur.Uzaktan izlemeyi sağlayacak akıllı şebeke sistemlerine entegre edilebilir, hata teşhisi ve yük yönetimi, şebeke genel verimliliğine ve güvenilirliğine katkıda bulunur.

6Elektrikli Araç Şarj İstasyonları: Elektrikli Araçların (EV'lerin) giderek daha fazla benimsenmesi ile Akıllı Kalıcı Manyetik Devre Kesicisi, EV şarj istasyonlarında kullanılabilir.Aşırı akım ve kısa devreye karşı hızlı ve doğru koruma sağlar, güvenli ve güvenilir şarj işlemlerini sağlar.

Yapı:

1Çerçeve: Çerçeve, iç bileşenleri desteklemek ve barındırmak için devre kesicinin ana yapısal bileşeni olarak hizmet eder.

2Akım taşıyan bileşenler: Bu bileşenler, kontakları, iletkenleri ve devrede bulunan elektrik yolunu oluşturan akım taşıyan parçaları içerir.Akım akışını yönetmek ve kesmek için sorumludurlar..

3Kalıcı mıknatıs montajı: Kalıcı mıknatıs montajı devre kesici için çok önemli bir bileşendir.Sürekli mıknatıslardan oluşur ve devre kesici hareketini kontrol etmek için manyetik alan oluşturur.Mıknatıslar, verimli ve hassas çalışma için istenen manyetik kuvveti sağlamak için dikkatlice konumlandırılır.

4Çıkış mekanizması: Çıkış mekanizması, bir hata veya aşırı yük durumunun tespit edildiği zaman devre kesici açılmasını başlatmaktan sorumludur.Akıllı Daimi Manyetik Devre Kesicide, tetikleme mekanizması, akıllı kontrol sisteminden alınan arıza sinyallerine hızlı ve doğru bir şekilde yanıt vermek üzere tasarlanmıştır.

5Akıllı Kontrol Sistemi: Akıllı kontrol sistemi devre kesicinin beynidir.ve elektrik parametrelerini izleyen diğer elektronik bileşenlerKontrol sistemi ayrıca uzaktan izleme, veri kaydı, kontrol ve kontrol için iletişim arayüzlerine sahip olabilir.ve diğer sistemlerle entegrasyon.

6.Yardımcı bileşenler: Akıllı kalıcı manyetik devre kesici, özel uygulamaya ve gereksinimlere bağlı olarak çeşitli yardımcı bileşenlere sahip olabilir.Bu göstergeler arasında, sinyalizasyon ve kontrol amaçları için yardımcı bağlantılar, mekanik kilitler ve dış kablolama bağlantıları için terminaller.

7Çeviri: Çeviri kesici genellikle toz, nem ve fiziksel hasar gibi çevresel faktörlere karşı koruma sağlamak için bir kafes içinde kapatılır.Kapak metal veya yüksek kaliteli plastik gibi dayanıklı malzemelerden yapılabilir.

Durum:

1. 2000 metreden fazla olmayan yükseklik;

2- 45 ° C ~ + 40 ° C. Gündelik sıcaklık farkı: 25 ° C.

3Rüzgar hızı 35 m / s'den fazla değil.

4Yanıcı, patlayıcı tehlikeli kimyasal korozyon ve şiddetli titreşim yerleri yok.

Teknik parametreler:
