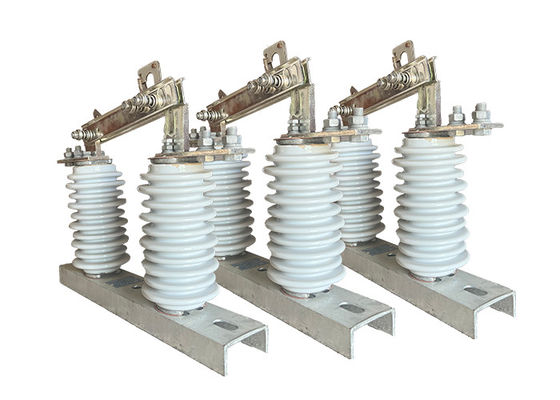

1250A 12kV-36kV Hv Bağlantıyı Kapatma Anahtar Koruma veya Kontrol İçin Sürekli Otomatik/Elle Çalıştırılır

1250A 12kV-36kV Hv Bağlantıyı Kapatma Anahtar Koruma veya Kontrol İçin Sürekli Otomatik/Elle Çalıştırılır

Ürün Tanımı:

Yüksek voltajlı bağlantı kesme anahtarı, bakım ve onarım amaçlı elektrik devrelerini izole etmek için kullanılan taşınabilir, yüksek voltajlı bir elektrik anahtarıdır.Tipik olarak orta ve yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.

Yüksek voltajlı bağlantıyı kesme anahtarı taşınabilir ve gerektiği yere kolayca taşınabilir şekilde tasarlanmıştır.Tipik olarak birkaç kilovolttan birkaç yüz kilovoltaya kadar değişen.

Anahtar, bakım veya onarım amacıyla güç sisteminin bir bölümünü izole etmek için kullanılır. Anahtarın açık veya kapalı olup olmadığını gösteren görsel göstergeler vardır.Operatörlerin devrenin durumunu bilmesini kolaylaştırmak.

Yüksek voltajlı bağlantıyı kesme anahtarı, devreyi değiştirmek ve izole etmek, ayrıca ekipmanları topraklamak ve enerjiyi kesmek için de dahil olmak üzere çok çeşitli uygulamalar için kullanılabilir.Elektriksel tehlikelerden operatörleri korumak için güvenlik özellikleri ile tasarlanmıştır., örneğin canlı parçalarla kazara temas etmeyi önleyen yalıtım malzemeleri gibi.

Değiştiricinin kullanımı kolaydır ve çalıştırılması için minimum eğitim gerektirir.

Uygulama:

1Bakım ve onarım: Bağlantı kesici, bakım veya onarım amacıyla elektrik hattının bir bölümünü izole etmek için kullanılır.Bu, bakım personelinin elektrik çarpması riski olmadan güvenli bir şekilde çalışmasına izin verir.

2.Yük Kaydırma: Güç aşırı yüklenmesi durumunda, bağlantı kesici anahtarı yükü düşürmek ve güç hattına veya ekipmanına zarar vermemek için kullanılabilir.

3Hata İzolasyonu: Kapatma anahtarı, kısa devre veya toprak hatası gibi bir arıza durumunda elektrik hattının bir bölümünü izole etmek için kullanılabilir.Bu, hatanın ağın diğer bölümlerine yayılmasını ve daha fazla hasara neden olmamasını önler..

4.Konuşturma İşlemleri: Bağlantıyı kesen anahtar, güç kaynaklarını bağlamak veya bağlamayı kesmek veya gücün ağın farklı bölümlerine yönlendirilmesi gibi bağlantıyı değiştirme işlemi için kullanılır.

5Koruma: Bağlantı kesici anahtarı, elektrik hattını ve ekipmanları hasarlardan korumak için devre kesici ve sigortalar gibi diğer koruyucu cihazlarla birlikte sıklıkla kullanılır.

6Yenilenebilir Enerji: Rüzgar ve güneş gibi yenilenebilir enerji kaynaklarının artan kullanımı ile birlikte, bu kaynakları elektrik şebekesinden bağlamak ve bağlamak için bağlantı kesici anahtarları kullanılır.

Bu ürün taban (plaka), izoleatör direği, iletken parça ve kilitleme cihazından oluşur.ve bıçağın diğer ucu da statik temas başlığı ile ayrı bir şekilde bağlanır., ve her iki taraf da sıkıştırma yayının basıncı ile iyi bir temas durumunda tutulur.Ama aynı zamanda sıcaklık artışını azaltmaya da yardımcı oluyor., ve bıçağın mekanik dayanıklılığını artırır, kısa devre karşı dinamik termal istikrar sağlar.Kontak bıçağının dönmeyen ucuna monte edilmiş birbirine kilitleme parçaları ve statik kontak üzerindeki statik kilitleme kancası, açılış kilitleme cihazını oluşturur., fren kapandığında kendiliğinden kilitlenir, böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisiyle kendiliğinden düşmez,Fırça açılmasına neden olan.

Güvenlik ipuçları:

1Her zaman eldivenler, güvenlik gözlükleri ve alevlere dayanıklı kıyafetler gibi uygun kişisel koruma ekipmanları (PPE) takın.

Anahtar üzerinde çalışmadan önce, güç kaynağının kapandığından ve anahtarın uygun şekilde topraklandığından emin olun.

2.Konuşu kullanmak için üreticinin talimatlarına uyun ve güvenlik özelliklerini atlatmaya çalışmayın veya anahtarı amaçlandığından başka amaçlarla kullanmayın.

3-Konuşu çalıştırırken, elektrik çarpmasını önlemek için yalıtımlı aletler ve ekipmanlar kullanın.

4.Konuşun herhangi bir iletken kısmına dokunmaktan kaçının ve çalıştırıldığında anahtardan güvenli bir mesafe tutun.

5Yeterli ve eğitimli bir profesyonel olmadıkça anahtarı kendiniz onarmaya veya değiştirmeye asla çalışmayın.

6.Konuşu çevresini temiz tutun ve çalışmasına engel olabilecek enkazlardan uzak tutun.

7.Konucuyu yıpranma veya hasar belirtileri için düzenli olarak kontrol edin ve hasarlı veya yıpranmış parçaları mümkün olan en kısa sürede değiştirin.

8Sadece yetkili personelin anahtarı çalıştırmasına veya bakımına izin verilmelidir.

9Acil bir durumda, belirtilen acil durum prosedürlerini takip edin ve anahtarın gücünü derhal kapatın.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır

Teknik parametreler:
