1000A Yüksek Voltajlı GW9-10 Otomatik İşletilen Dış Vakum Çevre Kesicisi ile 12kV Bağlantıyı Kesme Değiştiricisi
Ürün Tarifi:
Yüksek voltajlı bağlantı kesme anahtarları, güç iletim ve dağıtım sistemlerinde çok önemli bir rol oynamaktadır.onarım işleriBu anahtarların tasarımı ve yapımı yüksek voltaj ve akımları ele alma yeteneklerine odaklanmıştır.Ayrıca sert çevre koşullarına dayanır..
Havalı kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar gibi farklı yüksek voltajlı bağlantı kesme anahtarları, spesifik uygulamaya bağlı olarak çeşitli avantajlar sunar.Havalandırma düğmeleri en yaygın olanlardır ve devreyi kesmek için fiziksel olarak ayrılan bağlantılara dayanırlarYağlı anahtarlar, yaylanmayı önlemek için yağla doludur, bu da onları yüksek voltajlı uygulamalar için uygun kılar. Gaz yalıtımlı anahtarlar yalıtım için sülfür heksfluorür gazını kullanır.daha kompakt tasarımlara izin verir.
Yüksek voltajlı bağlantı kesme anahtarlarının çalıştırılması ve bakımı, uygun eğitime sahip nitelikli personel gerektirir.Kişisel koruyucu ekipmanların kullanımı ve kilitleme/ etiketleme protokollerine uymak da dahil, kazaların önlenmesi ve işçilerin güvenliğinin sağlanması için çok önemlidir.
Uygulama:
1Alt istasyon izolasyonu: Bir alt istasyonda, transformatörleri, devre kesicileri ve diğer ekipmanları bakım veya onarım için güç sisteminden ayırmak için yüksek voltajlı bağlantı kesici anahtarları kullanılır.
2İletişim hattı yalıtımı: Yüksek voltajlı bağlantı kesici anahtarları, bakım, onarım veya acil durumlar sırasında güç akışını önlemek için yüksek voltajlı bir iletim hattının bölümlerini yalıtmak için kullanılır.
3Kondensatör banka anahtarı: Kondensatör bankaları olan güç sistemlerinde, kondensatör bankasını bakım veya onarım için güç sisteminden ayırmak için yüksek voltajlı bağlantı kesme anahtarları kullanılır.
4.Yük kaybı: Aşırı yüklenme veya diğer acil durumlarda, yüksek voltajlı bağlantı kesme anahtarları, güç sisteminin belirli bölümlerini ayırarak yük kaybını azaltmak için kullanılabilir.
5Hata yalıtımı: Yüksek voltajlı bağlantı kesici anahtarları, ekipmanlara zarar vermemek ve güç kaynağının sürekliliğini sağlamak için güç sisteminin arızalı bölümlerini yalıtmak için kullanılır.
Operasyon:
Yüksek voltajlı bağlantı kesme anahtarları, normal bir çalışma yalıtım mesafesini sağlamak için bir yalıtıcı kullanarak iletken parçayı tabanından ayırır ve iletken parçayı sabitler, yalıtıcı,ve temel olarak entegre anahtarlama cihazıAçık pozisyonda olduğunda, normal çalışma voltajına dayanmak için görünür bir boşluk ve uygun bir kırma yalıtım mesafesi vardır.Normal çalışma akımı ve kısa devre hatası akımı güvenilir bir şekilde taşıyabilirÖzel bir yay söndürme cihazının varlığı nedeniyle, yalnızca voltajlı devreyi değiştirmek için kullanılabilir, ancak yüklenmez.Açma ve kapanma işlemleri, kilitli yuvarlak deliği çekmek veya itmek için yalıtım kancası kullanarak gerçekleştirilir., dinamik kilitli kancayı çıkartıp statik kilitli kancayla bağlanmasına neden olur.
Yapı:

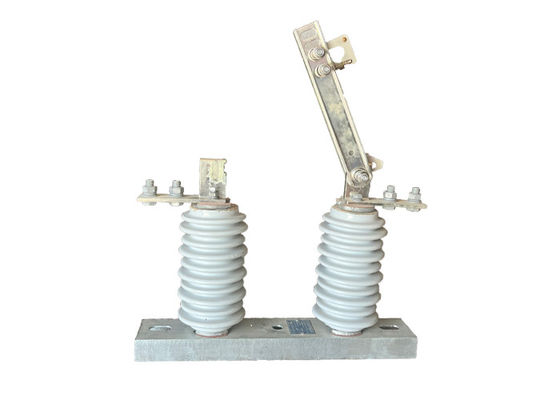

Bu ürün taban (plaka), izoleatör, iletken parça ve kilitleme cihazından oluşur.ve bıçağın diğer ucu da statik temas başlığı ile ayrı bir şekilde bağlanır., ve her iki taraf da sıkıştırma yayının basıncı ile iyi bir temas durumunda tutulur.Ama aynı zamanda sıcaklık artışını azaltmaya da yardımcı oluyor., ve bıçağın mekanik dayanıklılığını artırır, kısa devre karşı dinamik termal istikrar sağlar.Kontak bıçağının dönmeyen ucuna monte edilen birbirine kilitleme parçaları ve statik kontak üzerindeki statik kilitleme kancası, açılış kilitleme cihazını oluşturur., fren kapandığında kendiliğinden kilitlenir, böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisiyle kendiliğinden düşmez,Fırça açılmasına neden olan.
Yerleşim:
Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:
Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.
Koordinasyon: Yüksek voltajlı elektrik sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.
Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
80
|
