12kV 630A HV AC Yüksek verimlilikgüç Bağlantıyı kesme anahtarı Gb 1985-2014 Dış boşluklu devre kesici ile düşük riskli

12kV 630A HV AC Yüksek verimlilikgüç Bağlantıyı kesme anahtarı Gb 1985-2014 Dış boşluklu devre kesici ile düşük riskli

Ürün Tanımı:

Yüksek voltajlı bağlantı kesme anahtarları, güç iletim ve dağıtım sistemlerinde temel bileşenlerdir.Bakım veya onarım çalışmaları için ağın belirli bölümlerinin izole edilmesini sağladıkları içinAyrıca hata veya diğer anormal durumlar durumunda ağın bölümlerini izole etmek için de kullanılabilir.

Bu anahtarlar yüksek voltaj ve akımları işlemek için tasarlanmıştır ve tipik olarak paslanmaz çelik, alüminyum veya bakır gibi dayanıklı ve sağlam malzemelerden yapılmıştır.Zorlu çevre koşullarına dayanabilmeleri için tasarlanmışlar., aşırı sıcaklıklar, güçlü rüzgarlar ve şiddetli yağışlar gibi.

Yüksek voltajlı bağlantı kesme anahtarları, hava kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar dahil olmak üzere birkaç tür vardır.ve onlar açıldığında fiziksel olarak ayrılan bir dizi bağlantı kullanarak çalışıyorlarYağa batırılmış anahtarlar tipik olarak yüksek voltajlı uygulamalarda kullanılır ve anahtar açıldığında yaylanmayı önlemek için yağla doldurulur.Gaz yalıtımlı anahtarlar, anahtar bağlantılarını yalıtmak için sülfür hexafluorür gazı kullanır, daha küçük ve daha kompakt anahtar tasarımlarına izin verir.

Yüksek voltajlı bağlantı kesme anahtarları, uygun eğitim almış nitelikli personel tarafından çalıştırılmalı ve bakılmalıdır.uygun kişisel koruyucu ekipmanların kullanımı ve ekipmanların kazara enerjiye dönüşmesini önlemek için kilitleme / etiketleme prosedürlerini takip etmek de dahil olmak üzereYüksek voltajlı bağlantı kesme anahtarlarının düzgün çalışmasını ve kullanımı güvenli olmasını sağlamak için düzenli bakım ve testler de önemlidir.

Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı elektrik sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

Yapı:

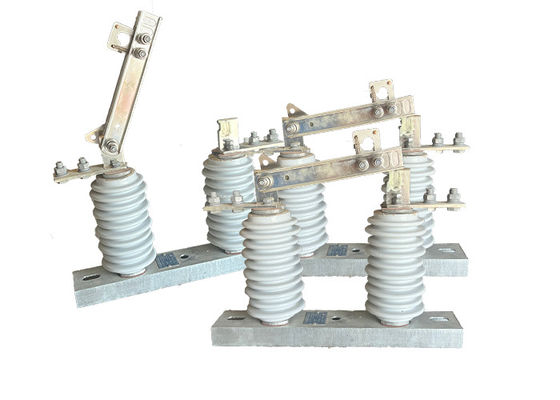

Tanımlanan ürün, bir taban (plaka), izoleatör post, iletken parça ve kilit cihazından oluşur.Bıçak vidalar aracılığıyla dinamik temas bıçak başı üzerine monte edilir ve statik temas başıyla ayrı bir şekilde bağlanır. Her iki taraf da sıkıştırma yayının basıncıyla iyi bir temas halinde tutulur.Bu da ısı dağılım yüzeyini arttırır ve sıcaklık artışını azaltır.Bu, bıçağın mekanik dayanıklılığına katkıda bulunur ve kısa devreye karşı dinamik olarak termal olarak kararlıdır.
Bağlantı bıçağının dönmeyen ucuna monte edilen birbirine kilitleme parçaları ve sabit temas üzerindeki statik kilitleme kancaları açılış kilitleme cihazını oluşturur. Fren kapandığında,Cihaz kendini kilitliyor., böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisi nedeniyle düşmez, bu da frenin nedensiz olarak açılmasına neden olabilir.
Bu ürün yaygın olarak elektrik iletim ve dağıtım sistemlerinde kullanılır ve elektrik ağının düzgün çalışmasını sağlamakta çok önemli bir rol oynar.Bu anahtarlarla çalışırken uygun güvenlik prosedürlerine uymalısınız., ve sadece nitelikli ve eğitilmiş personelin kullanmasına ve bakımına izin verilmelidir.

Avantajı:

1Basit yapı: İzolasyon anahtarı, anlaşılması ve çalıştırılması kolay olan basit bir yapı ile tasarlanmıştır.

Düşük bakım: Tasarımı ve yapısı nedeniyle, izolasyon anahtarı az bakım gerektirir ve sık kontrol ve onarım gereksinimini azaltır.

2Yüksek kırma ve kapanma doğrusallığı: İzolasyon anahtarı, anahtarlama işlemleri sırasında pürüzsüz ve güvenilir çalışmayı sağlayan mükemmel kırma ve kapanma doğrusallığına sahiptir.

3Yüksek güvenilirlik: Değiştiricinin güvenilir bir performans sağlamak için inşa edilmesi, çalışma sırasında arıza veya arıza riskini en aza indirmek.

4Uluslararası standartlarla karşılaştırılabilir: GW9-12 ((W) serisi izolasyon anahtarı hem yerli hem de uluslararası benzer ürünlerin seviyesini karşılar veya aşar.Pazarda uyumluluğunu ve rekabet gücünü sağlamak.

Uygulama:

1Elektrik Şebekeleri: Üstteki yüksek voltaj dikey izolatör anahtarı, bakım veya onarım için iletim hattının bölümlerini izole etmek için kullanılan elektrik ağlarında kritik bir bileşendir.Bu, elektrik şebekelerinin çalışmaya ve güvenilir olmaya devam etmesini sağlar., hatta bakım veya onarım çalışmaları sırasında bile.

2Elektrikli alt istasyonlar: Yüksek voltajlı dikey izolatör anahtarı da yaygın olarak elektrik alt istasyonlarında kullanılır.Bireysel transformatörleri veya bakım veya onarım için diğer ekipmanları izole etmek için kullanılırsaBu, alt istasyonun bakım veya onarım faaliyetleri sırasında bile işlevsel ve güvenilir kalmasını sağlamaya yardımcı olur.

3Yenilenebilir Enerji Sistemleri: Yüksek voltajlı dikey izolatör anahtarı, rüzgar ve güneş enerjisi santralleri gibi yenilenebilir enerji sistemlerinde de kullanılır.bakım veya onarım için nakliye hattının bölümlerini izole etmek içinBu, yenilenebilir enerji sisteminin bakım veya onarım faaliyetleri sırasında bile işlevsel ve güvenilir kalmasını sağlamaya yardımcı olur.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörlerin kurulum yeri gaz, duman kimyasal çöküntüsünden, tuz püskürtücüsü sisinden, tozdan uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7Kirliliğe dayanıklı tip izolatör, şiddetli kirli iletkenlik alanına uygulanır, ancak patlayıcı maddeler ve yangına neden olan maddeler olmamalıdır.

Teknik parametreler:
