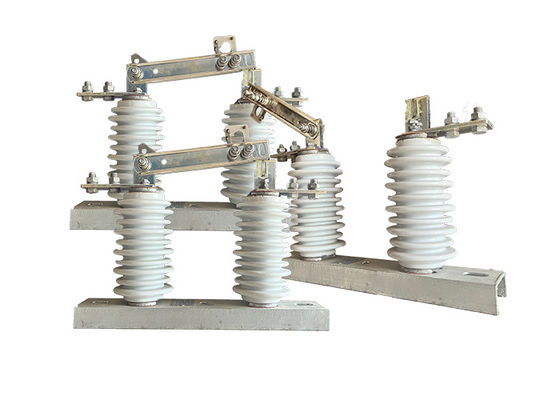

Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi Vakum Çember Kapatıcısı Gri Renk 12-36kV Loadbuster Bağlantı Kapatma Değiştiricisi

Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi Vakum Çember Kapatıcısı Gri Renk 12-36kV Loadbuster Bağlantı Kapatma Değiştiricisi

Ürün Tanımı:

Yüksek voltajlı bağlantı kesme anahtarları, genellikle yüksek voltajlı iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Yüksek voltajlar ve akımlar ile başa çıkmak için tasarlanmıştır ve genellikle aşırı sıcaklıklar, rüzgar gibi sert çevresel koşullara maruz kaldıkları dış mekanlarda kurulurlar.,Bu nedenle, bu koşullara dayanacak şekilde inşa edilirler ve genellikle çelik veya alüminyum gibi dayanıklı malzemelerden yapılırlar.

Yüksek voltajlı bağlantı kesme anahtarları, özel uygulamaya ve gereksinimlere bağlı olarak farklı türlerde ve konfigürasyonlarda bulunur.Diğerleri ise açık hava kullanımına uygundur.Bazıları manuel olarak çalıştırmak için tasarlanmıştır, diğerleri ise otomatikdir ve uzaktan çalıştırılabilir.

Ana fonksiyonları olan devreleri izole etmekle birlikte, bağlantıyı kesme anahtarlarının durumlarının (açık veya kapalı) görsel bir gösterimi gibi diğer önemli özellikleri de vardır.ve izoleatör açıkken devrenin güçlenmediğinden emin olmak.

Yerleşim:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

Devre kesintisi: Vakum devresi kesintisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakumlu devre kesici ve bağlantıyı kesme yalıtıcısı genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

Yapı:

Bu ürün taban (plaka), izoleatör direği, iletken parça ve kilitleme cihazından oluşur.ve bıçağın diğer ucu da statik temas başlığı ile ayrı bir şekilde bağlanır., ve her iki taraf da sıkıştırma yayının basıncı ile iyi bir temas durumunda tutulur.Ama aynı zamanda sıcaklık artışını azaltmaya da yardımcı oluyor., ve bıçağın mekanik dayanıklılığını artırır, kısa devre karşı dinamik termal istikrar sağlar.Kontak bıçağının dönmeyen ucuna monte edilmiş birbirine kilitleme parçaları ve statik kontak üzerindeki statik kilitleme kancası, açılış kilitleme cihazını oluşturur., fren kapandığında kendiliğinden kilitlenir, böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisiyle kendiliğinden düşmez,Fırça açılmasına neden olan.

Güvenlik Riskleri:

1Elektrik şoku: Yüksek voltajlı bağlantı kesme anahtarları uygun şekilde kullanılmazsa potansiyel olarak ölümcül bir elektrik şoku verebilir.Bu, anahtar açılmadan önce düzgün bir şekilde izole edilmezse veya ekipmanlarda bir arıza varsa olabilir..

2.Arc flaş: Yüksek voltajlı bağlantı kesme anahtarları açıldığında, bir ark flaş meydana gelebilir, bu da önemli miktarda enerjiyi ısı, ışık ve basınç şeklinde serbest bırakabilir. Bu yanıklara neden olabilir,Göz hasarı, ve diğer yaralanmalar.

3Ekipman arızası: Yüksek voltajlı bağlantı kesme anahtarları, uygun şekilde bakım yapılmadığında veya aşırı yüklendiğinde arızaya girebilir. Bu, ekipman hasarına, elektrik yangınlarına ve diğer tehlikelere neden olabilir.

4Çevresel tehlikeler: Yüksek voltajlı bağlantı kesme anahtarları genellikle aşırı hava koşullarına maruz kalabilecekleri açık ortamlarda yer almaktadır.Yıldırımlar çarpıyor.Bu koşullar, ekipmanı kullanan veya bakım yapan personel için ek güvenlik riskleri yaratabilir.

Fonksiyon:

Yüksek voltajlı bir elektrik izolatörünün ana işlevi, yüksek voltajlı AC ileticisi ile destek yapısı arasında elektrik yalıtımı sağlamaktır.ve kondüktörün ağırlığını desteklemek içinYüksek gerilim ve elektrik akımlarına dayanacak şekilde tasarlanmıştır ve tipik olarak elektrik yayına ve korozyona karşı yüksek direnci olan malzemelerden yapılmıştır.Porselen veya polimer gibi.

Uygulama:

1İzolasyon: İzolatör anahtarı açık pozisyonda olduğunda, elektrik devresinde fiziksel bir boşluk yaratır.elektrikle bağlantının her iki tarafındaki aktarım hattının kesimini izole edenBu, elektrik enerjisinin hattan geçmesini engeller ve bu da anahtarın aşağısında bulunan ekipmanların hasar görmesine karşı korunmaya yardımcı olabilir.

2Aşırı basınç koruması: İzolatör anahtarı sıklıkla aşırı basınç koruyucuları ile birlikte kullanılır.Elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemleri, elektrik sistemler, elektrik sistemler, elektrik sistemler, elektrik sistemler, elektrik sistemler, elektrik sistemler, elektrik sistemler, elektrik sistemler, elektrik sistemİzolatör anahtarı ve dalgalanma durdurucusunun kombinasyonu, fazla elektrik enerjisini iletim hattından uzaklaştırarak ekipmanlara zarar vermemek için korunmaya yardımcı olur.

3Bakım güvenliği: İzolatör anahtarı, iletim hattında görünür bir kesinti sağlayarak, bakım personelinin elektrik çarpması riski olmadan hat üzerinde güvenli bir şekilde çalışabilmesini sağlamaya yardımcı olur.Bu, hem ekipmanı hem de üzerinde çalışan insanları korumaya yardımcı olur..

Teknik parametreler:
