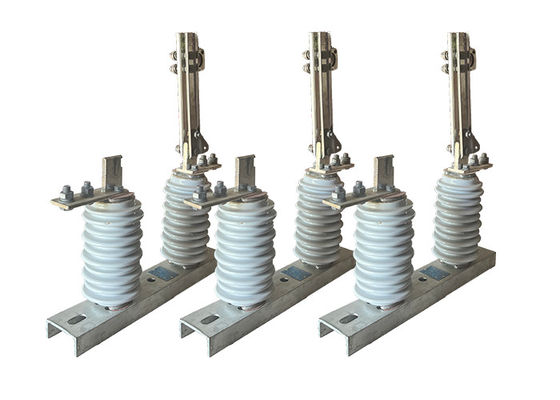

GB/T11022-2011 Endüstriyel Alt İstasyon 1000A için Dış Çevre Vakumlu Devre Kesicisi ile Kullanılan Yüksek Voltajlı Bağlantı Kesme Değiştiricisi

GB/T11022-2011 Endüstriyel Alt İstasyon 1000A için Dış Çevre Vakumlu Devre Kesicisi ile Kullanılan Yüksek Voltajlı Bağlantı Kesme Değiştiricisi

Ürün Tarifi:

Yüksek voltajlı bağlantı kesme anahtarları, genellikle yüksek voltajlı iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Yüksek voltajlar ve akımlar ile başa çıkmak için tasarlanmıştır ve genellikle aşırı sıcaklıklar, rüzgar gibi sert çevresel koşullara maruz kaldıkları dış mekanlarda kurulurlar.,Bu nedenle, bu koşullara dayanacak şekilde inşa edilirler ve genellikle çelik veya alüminyum gibi dayanıklı malzemelerden yapılırlar.

Yüksek voltajlı bağlantı kesme anahtarları, özel uygulamaya ve gereksinimlere bağlı olarak farklı türlerde ve konfigürasyonlarda bulunur.Diğerleri ise açık hava kullanımına uygundur.Bazıları manuel olarak çalıştırmak için tasarlanmıştır, diğerleri ise otomatikdir ve uzaktan çalıştırılabilir.

Yüksek voltajlı bağlantı kesme anahtarlarının, birincil devre izole etme işlevlerine ek olarak diğer önemli özellikleri de vardır.durumlarını görsel olarak göstermek gibi (açık veya kapalı), ve izoleatör açıkken devrenin güçlenmediğinden emin olmak.

Vakumlu elektrik kesicisi ile ilişki:

Dış boşluklu devre kesici ve dış yüksek voltajlı bağlantı koparma izolatörü arasındaki ilişki, elektrik sistemindeki tamamlayıcı rollerinde yatmaktadır:

1Döngü kesintisi: Vakum devre kesicisi, normal çalışma sırasında veya arıza durumunda elektrik devresini kesmekten sorumludur.Akım akışını kesmek için birincil araç olarak hareket eder.Buna karşılık, bağlantıyı kesme izolatörü, bakım veya onarım faaliyetleri sırasında devreyi güç kaynağından izole etmek için kullanılır.Fiziksel olarak devreyi açarak ek bir güvenlik katmanı sağlar.

2Koordinasyon: Yüksek voltajlı güç sistemlerinde, vakum devre kesici ve bağlantıyı kesme izolatörü genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.

3Güvenlik ve Bakım: Bağlantıyı kesme yalıtıcısı, bakım personelinin güvenliğinin sağlanmasında çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve güvenli bir şekilde çalışmasını sağlar.

Özellik:

Değiştirme Aygıtları Entegrasyonu: Yüksek voltajlı izolatör anahtarları genellikle devre kesici, sigorta ve röle gibi diğer koruyucu cihazları içeren anahtar ekipman sistemlerine entegre edilir.Bu entegrasyon, yüksek gerilim devresinin kapsamlı bir şekilde kontrol edilmesini ve korunmasını sağlar, güvenli ve verimli çalışmayı sağlar.

Uzaktan Çalışma: Birçok yüksek voltajlı izolatör anahtarı, merkezi bir yerden kontrol edilmelerini sağlayan uzaktan çalışma yetenekleriyle donatılmıştır.Bu özellik, potansiyel olarak tehlikeli ortamlarda manuel çalışmaya gerek kalmadığı için rahatlığı ve güvenliği artırır.

Yay bastırma: Yüksek voltajlı izolatör anahtarları, anahtarın açılması veya kapatılması sırasında elektrik yaylarının oluşumunu ve yayılmasını bastırmak için tasarlanmıştır.Mesela ark söndürme odaları ya da ark şeritleri kullanmak gibi., düğmeye ve çevredeki ekipmanlara zarar verme riskini en aza indirmek ve elektrik kazalarının olasılığını azaltmaya yardımcı olur.

Hata tespiti: Bazı yüksek voltajlı izolatör anahtarları, aşırı akım veya voltaj gibi anormal koşulları algılayabilen hata tespit mekanizmaları ile donatılmıştır.ve otomatik bir anahtar açma tetikleBu yetenek, hatalı kesimi hızlı bir şekilde izole ederek ve daha fazla hasarı önleyerek devrenin genel korumasını artırır.

Modülerlik ve ölçeklenebilirlik: Yüksek voltajlı izolatör anahtarları genellikle modüler olarak tasarlanır, böylece elektrik sisteminde kolay monte, değiştirme veya genişletme mümkündür.Bu modülerlik esneklik ve ölçeklenebilirlik sağlar, sistemi değişen operasyonel gereksinimlere uyarlamayı kolaylaştırır.

Uygulama:

1Bakım ve onarım: Bağlantı kesici, bakım veya onarım amacıyla elektrik hattının bir bölümünü izole etmek için kullanılır.Bu, bakım personelinin elektrik çarpması riski olmadan güvenli bir şekilde çalışmasına izin verir.

2.Yük Kaydırma: Güç aşırı yüklenmesi durumunda, bağlantı kesici anahtarı yükü düşürmek ve güç hattına veya ekipmanına zarar vermemek için kullanılabilir.

3Hata İzolasyonu: Kapatma anahtarı, kısa devre veya toprak hatası gibi bir arıza durumunda elektrik hattının bir bölümünü izole etmek için kullanılabilir.Bu, hatanın ağın diğer bölümlerine yayılmasını ve daha fazla hasara neden olmamasını önler..

4.Konuşturma İşlemleri: Bağlantıyı kesen anahtar, güç kaynaklarını bağlamak veya bağlamayı kesmek veya gücün ağın farklı bölümlerine yönlendirilmesi gibi bağlantıyı değiştirme işlemi için kullanılır.

5Koruma: Bağlantı kesici anahtarı, elektrik hattını ve ekipmanları hasarlardan korumak için devre kesici ve sigortalar gibi diğer koruyucu cihazlarla birlikte sıklıkla kullanılır.

6Yenilenebilir Enerji: Rüzgar ve güneş gibi yenilenebilir enerji kaynaklarının artan kullanımı ile birlikte, bu kaynakları elektrik şebekesinden bağlamak ve bağlamak için bağlantı kesici anahtarları kullanılır.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır
