50/60Hz Tek Fazlı Yüksek Voltajlı Elektrik İzolatörü Güvenli İşlem ve Kolay Kurulum Dikey Kesme Değiştiricisi

50/60Hz Tek Fazlı Yüksek Voltajlı Elektrik İzolatörü Güvenli İşlem ve Kolay Kurulum Dikey Kesme Değiştiricisi

Ürün Tarifi:

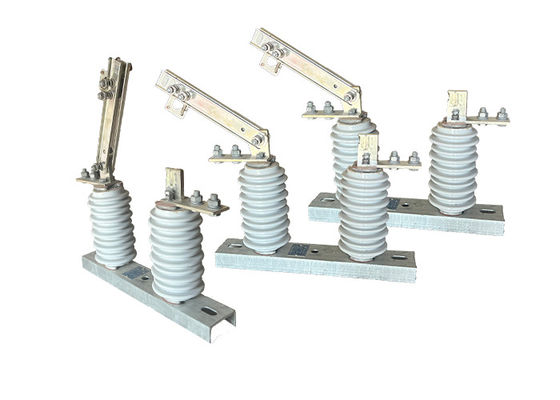

Yüksek voltajlı elektrik izolatörü, ayrıca bağlantıyı kesme anahtarı olarak da bilinir, özellikle bir elektrik devresinin bir bölümünü güç kaynağından ayırmak veya izole etmek için tasarlanmıştır.Devreyi fiziksel olarak keser., bakım personelinin ekipman üzerinde elektrik çarpması riski olmadan güvenli bir şekilde çalışmasını sağlar.
Yüksek voltajlı güç sistemlerinde, yüksek voltajlı izolatör anahtarı ve vakum devre kesimi genellikle birlikte çalışmak için koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme izolatörü ise devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görünür bir göstergesi sağlamak için kullanılır.
Yüksek voltajlı elektrik izolatörü, bakım personelinin güvenliğini sağlamakta çok önemli bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu sağlamak için çalıştırılır.Bu, ekipmanın enerji kaybına uğramasını ve çalışmak için güvenli olmasını sağlar.

Yapı:

1Porselen yalıtıcı gövde: yalıtıcı gövde yalıtıcının ana bileşenidir ve tipik olarak yüksek dayanıklı porselenden yapılır.İletici ve destek yapısı arasında elektrik yalıtımı sağlamak için tasarlanmıştır, ve istenen şekle ve büyüklüğe şekillendirilir.

2.Metal Son Fittings: Metal son fittings yalıtıcı gövdesine takılır ve yalıtıcıyı iletken ve destekleyici yapıya bağlamak için bir araç sağlar.Genellikle galvanizli çelikten veya korozyona dayanıklı diğer malzemeden yapılırlar, ve kolay montaj için yarıklar veya top ve soket eklemleri gibi özel özelliklerle tasarlanabilir.

3Sıfırlama bileşiği: Sıfırlama bileşimi, yalıtıcı gövdesi ile metal uç armatürler arasındaki eklemi mühürlemek için kullanılır ve nemin ve kirleticilerin yalıtıcının içine girmesini önler.

4Donanım: Düğmeler, fındıklar ve yıkayıcılar gibi donanım, metal uç armatürleri yalıtıcı gövdesine ve destek yapısına bağlamak için kullanılır.

Bağlantı Kapakları: Bağlantı kapakları, metal uç bağlamaları korozyondan ve hasardan korumak için kullanılır ve plastik veya diğer malzemelerden yapılabilir.

5Ek Özellikler: Özel uygulamaya bağlı olarak, porselen yüksek gerilimli elektrikli izolatörler yalıtım bariyerleri, kemer şeritleri,Performanslarını ve güvenliğini artırmak için toprak anahtarları.

Operasyon:

1İşbirliği: Yüksek voltajlı bağlantı kesme anahtarları, devre kesiciler, transformatörler veya koruyucu röleler gibi elektrik sisteminin diğer bileşenleriyle entegrasyon için tasarlanmıştır.Bu interoperabilite, tüm sistemin koordineli çalışmasını ve korunmasını sağlar., güvenilir ve verimli güç dağıtımını sağlar.
2Uzaktan izleme ve teşhis: Bazı yüksek voltajlı bağlantı kesme anahtarları uzaktan izleme ve teşhis yetenekleriyle donatılmıştır.Bu sistemler anahtar parametrelerinin gerçek zamanlı izlenmesini sağlar, sıcaklık, basınç ve temas direnci gibi, proaktif bakım ve arızaları önlemek ve performansı optimize etmek için sorun giderme için izin verir.
3Acil durum çalışması: Yüksek voltajlı bağlantı kesme anahtarları, manuel devre dışı bırakma veya acil güç kaynakları gibi acil durum çalışması için düzenlemeler içerebilir.Bu özellikler, anahtarın acil durumlarda bile çalıştırılabilmesini sağlar, örneğin elektrik kesintileri veya ekipman arızası gibi, ek bir güvenilirlik ve güvenlik katmanı sağlar.
4Standartlara uymak: Yüksek voltajlı bağlantı kesme anahtarları, endüstri standartlarına ve düzenlemelerine uygun olarak tasarlanmış ve üretilmiştir, böylece güvenlikleri ve performansları sağlanır.IEC gibi standartlara uygunluk, ANSI veya NEMA, anahtarın sıkı bir testten geçtiğini ve yüksek voltajlı uygulamalarda çalışmak için gerekli gereksinimleri karşıladığını garanti eder.

Uygulama:

1Döngü İzolasyonu: Yüksek voltajlı izolatör anahtarları, bakım, onarım veya test amacıyla yüksek voltajlı bir devrenin bir bölümünü izole etmek için kullanılır.Bölüm, sistemin geri kalanından etkin bir şekilde koparılabilir., işlerin güvenli bir şekilde yapılmasını sağlar.

2.Yük Değiştirme: Yüksek voltajlı izolatör anahtarları, bir devredeki elektrik enerjisinin akışını kontrol etmek için yük anahtarları olarak kullanılabilir.Özellikle yükün nispeten küçük olduğu ve bir devre kesici veya sigorta gerektirmediği durumlarda yararlıdırlar.

3Üst hat koruması: Yüksek voltajlı izolatör anahtarları, şimşek çarpmalarına ve diğer elektrik rahatsızlıklarına karşı koruma sağlamak için genellikle üst elektrik hatlarına monte edilir.Hattın bir bölümünü izole ederek, anahtar ekipman hasarının önlenmesine ve elektrik kesintisi riskini azaltmaya yardımcı olabilir.

4Transformör Koruması: Yüksek voltajlı izolatör anahtarları, bir arıza veya aşırı yüklenme durumunda transformatörleri elektrik ağından izole ederek korumak için de kullanılır.Transformör ağdan koparılabilir., transformatörün ve diğer ekipmanların hasar görmesini önler.
