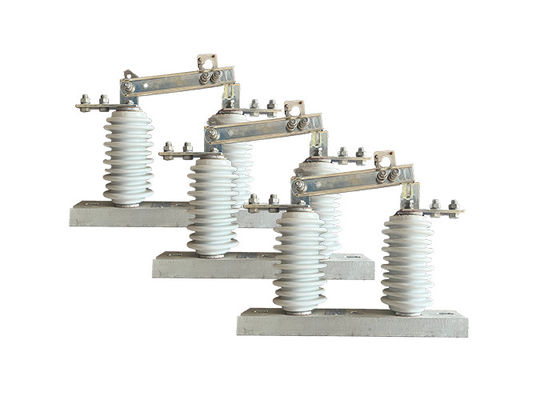

12kV 630A Loadbuster Bağlantıyı Kaldırma Değiştiricisi Kolay Çalışma Dışarıda Kullanılan HV Elektrik İzolatörü Maksimum Yükseklik 1000Metre

12kV 630A Loadbuster Bağlantıyı Kaldırma Değiştiricisi Kolay Çalışma Dışarıda Kullanılan HV Elektrik İzolatörü Maksimum Yükseklik 1000Metre

Ürün Tanımı:

Yüksek Voltajlı Elektrikli Izolatör, bakım veya güvenlik amaçlarıyla bir devreyi sistemin geri kalanından izole etmek için güç sistemlerinde kullanılan bir elektrik anahtarıdır."Uygulamalı" terimi izoleatörün yönelimini ifade eder., dikey olarak bir destek yapısına monte edilir.

Yüksek voltajlı elektrikli izolatörler, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için yüksek voltajlı iletim ve dağıtım sistemlerinde yaygın olarak kullanılır.Yüksek voltaj ve akımlarla başa çıkmak için tasarlanmıştır ve genellikle dış mekanlara monte edilir.

Yüksek Voltajlı Elektrikli İzolatörler tipik olarak bir hava boşluğu ile ayrılmış sabit ve hareketli bir kontak kümesinden oluşur.Bağlantılar birbirleriyle temas halindedir.İzolatör açıldığında, temaslar ayrılır.Devre içindeki akımın kesilmesi ve sistemin geri kalanından izole edilmesi.

Yüksek gerilimli elektrikli izolatörler güç sisteminin güvenliğinin ve güvenilirliğinin önemli bir bileşenidir ve çeşitli çevresel koşullarda çalışmak için tasarlanmıştır.Performans ve güvenlik için endüstri standartlarına uygun olduklarını sağlamak için sık sık sıkı test ve sertifika gereksinimlerine tabi tutulurlar.

Uygulama:

1Devre yalıtımı: Yüksek voltajlı elektrik yalıtıcıları, temel olarak bakım veya onarım çalışmaları için bir güç sisteminin bölümlerini yalıtmak için kullanılır.Bu, işçilerin elektrik çarpması veya diğer elektrik tehlikeleri riski olmadan izole devrede güvenli bir şekilde çalışmasına izin verir..

2Güvenlik: Yüksek voltajlı elektrik izolatörleri, işçileri ve halkı elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılır.Yüksek voltajlı elektrikli izolatörler, sistemin canlı parçalarıyla kazara temas etmesini önler ve elektrik kazaları riskini azaltır..

3Hata koruması: Yüksek voltajlı elektrik izolatörleri, güç sistemini kısa devre ve aşırı yük gibi hatalardan korumak için de kullanılabilir.Yüksek voltajlı elektrik izolatörleri, hatanın diğer sistem bölümlerine yayılmasını ve daha fazla hasara neden olmasını önler.

4.Konuşturma: Yüksek voltajlı elektrikli izolatörler, bir sistemdeki güç akışını kontrol etmek için bir anahtarlama cihazı olarak kullanılabilir.Güç akışı gerektiğinde sistemin farklı bölümlerine yönlendirilebilir..

5Test: Yüksek voltajlı elektrikli izolatörler, bir devredeki voltajı veya akımı ölçmek veya sistemin diğer bileşenlerinin performansını test etmek gibi test amaçlı da kullanılabilir..

Özellik:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, genellikle birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.

2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek direnci olan malzemelerden yapılır.

3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrik yaylamasıyla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.

4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.

5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..

6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Yapı:

1Porselen yalıtıcı gövde: yalıtıcı gövde yalıtıcının ana bileşenidir ve tipik olarak yüksek dayanıklı porselenden yapılır.İletici ve destek yapısı arasında elektrik yalıtımı sağlamak için tasarlanmıştır, ve istenen şekle ve büyüklüğe şekillendirilir.

2.Metal Son Fittings: Metal son fittings yalıtıcı gövdesine takılır ve yalıtıcıyı iletken ve destekleyici yapıya bağlamak için bir araç sağlar.Genellikle galvanizli çelikten veya korozyona dayanıklı diğer malzemeden yapılırlar, ve kolay montaj için yarıklar veya top ve soket eklemleri gibi özel özelliklerle tasarlanabilir.

3Sıfırlama bileşiği: Sıfırlama bileşimi, yalıtıcı gövdesi ile metal uç armatürler arasındaki eklemi mühürlemek için kullanılır ve nemin ve kirleticilerin yalıtıcının içine girmesini önler.

4Donanım: Düğmeler, fındıklar ve yıkayıcılar gibi donanım, metal uç armatürleri yalıtıcı gövdesine ve destek yapısına bağlamak için kullanılır.

Bağlantı Kapakları: Bağlantı kapakları, metal uç bağlamaları korozyondan ve hasardan korumak için kullanılır ve plastik veya diğer malzemelerden yapılabilir.

5Ek Özellikler: Özel uygulamaya bağlı olarak, porselen yüksek gerilimli elektrikli izolatörler yalıtım bariyerleri, kemer şeritleri,Performanslarını ve güvenliğini artırmak için toprak anahtarları.

Durum:

1Belirtilen bölgedeki maksimum yükseklik deniz seviyesinden 1000 metreyi geçmez. Bu yükseklik sınırlaması ekipmanların kurulumu ve çalıştırılması için önemlidir.

2Çevre hava sıcaklığının belirli sınırları vardır. Maksimum sıcaklık +40°C'yi geçmemelidir ve asgari sıcaklık belirli alana bağlı olarak değişebilir. Genel alanlarda,Asgari sıcaklık -30°C'den aşağı düşmemelidir., Paramos bölgelerinde ise -40°C'nin altına düşmemelidir.

3Rüzgar basıncı yaklaşık 34 metre saniyede rüzgar hızına karşılık gelen 700 Pascal (Pa) 'ı geçmemelidir.Bu sınır, ekipmanın işlevselliğini veya yapısal bütünlüğünü tehlikeye atmadan rüzgarın uyguladığı güce dayanabilmesini sağlar.

4Deprem yoğunluğu 8 dereceyi geçmemelidir. Bu, ekipmanın hasar görmeden dayanabileceği maksimum sismik aktivite yoğunluğuna atıfta bulunur.Deprem yoğunluğunu ölçmek için kullanılan özel ölçek bölgeye veya ülkeye bağlı olabilir.

5Çalışma ortamı sık şiddetli titreşimlerden muaf olmalıdır.Bu gereklilik, ekipmanların normal çalışma koşullarında istikrarlı ve işlevsel kalmasını sağlar.Aşırı titreşimler izolatörün performansını ve ömrünü etkileyebilir.

6Normal tip izolatörler, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz ve diğer patlayıcı veya koroziv maddelerden uzak tutulan yerlerde kurulmalıdır.Bu malzemeler yalıtıcının yalıtım ve iletme yeteneklerine zararlı etkilere sahip olabilir., performansını ve güvenliğini tehlikeye atabilir.

7Kirliliğe dayanıklı tip izolatörler, şiddetli kirliliğe sahip alanlarda kullanılmak üzere tasarlanmıştır.Patlayıcı maddelerin veya yangına neden olabilecek malzemelerin bulunmamasıBu gereksinim, zorlu çevresel koşullara rağmen izolatörün güvenli ve işlevsel kalmasını sağlar.

Teknik parametreler:
