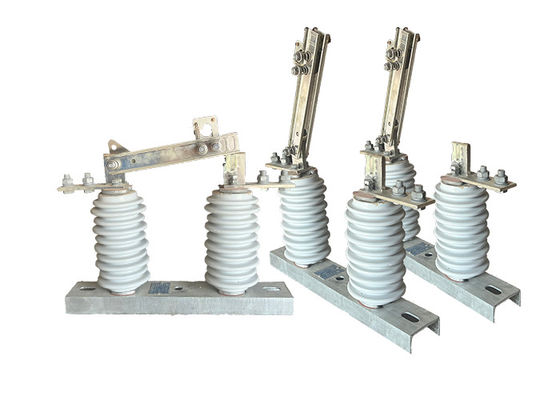

Taşınabilir Dış 1 Kutup Ayrıştırıcı Değiştiricisi Güvenlik İşletilen AC Gücü 1000A Dikey Grup Ayrıştırıcılar
Ürün Tanımı:
Yüksek voltajlı elektrik izolatörü, ayrıca bağlantı kesme anahtarı veya izolatör anahtarı olarak da bilinir, yüksek voltajlı güç sistemlerinde temel bir bileşendir.Bir elektrik devresinin belirli bir bölümünü güç kaynağından ayırma veya izole etme amacına hizmet eder.
Yüksek voltajlı elektrik izolatörünün temel işlevi, ekipman ile güç kaynağı arasında bir ayrım yaratarak elektrik devresini fiziksel olarak kırmaktır.Bu bağlantı kesme ve izolasyon, bakım personelinin elektrik çarpması riski olmadan ekipman üzerinde güvenli bir şekilde çalışmasını sağlar.
Vakumlu devre kesicilerden farklı olarak, yüksek voltajlı elektrikli izolatörler yay söndürme yetenekleri sunmaz.Devreyi değiştirirken veya hata koşullarında oluşabilecek elektrik yaylarını kesmek veya söndürmek için tasarlanmamıştır..
Yüksek voltajlı güç sistemlerinde, yüksek voltajlı elektrikli izolatör genellikle vakumlu devre kesici ile koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme yalıtıcısı devreyi fiziksel olarak izole etmek ve bağlantıyı görsel olarak göstermek için çalıştırılır.
Yüksek voltajlı elektrik izolatörü, bakım personelinin güvenliğini sağlamakta kritik bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu oluşturmak için çalıştırılır.Bu eylem, ekipmanların enerjiyi kaybettiğini ve bakım faaliyetleri için güvenli olduğunu doğruluyor.
Özellik:
1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, tipik olarak birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.
2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek dirençli malzemelerden yapılır.
3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrikli yayla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.
4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.
5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..
6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.
Uygulama:
1Elektrik Şebekeleri: Üstteki yüksek voltaj dikey izolatör anahtarı, bakım veya onarım için iletim hattının bölümlerini izole etmek için kullanılan elektrik ağlarında kritik bir bileşendir.Bu, elektrik şebekelerinin çalışmaya ve güvenilir olmaya devam etmesini sağlar., hatta bakım veya onarım çalışmaları sırasında bile.
2Elektrikli alt istasyonlar: Yüksek voltajlı dikey izolatör anahtarı da yaygın olarak elektrik alt istasyonlarında kullanılır.Bireysel transformatörleri veya bakım veya onarım için diğer ekipmanları izole etmek için kullanılırsaBu, alt istasyonun bakım veya onarım faaliyetleri sırasında bile işlevsel ve güvenilir kalmasını sağlamaya yardımcı olur.
3Yenilenebilir Enerji Sistemleri: Yüksek voltajlı dikey izolatör anahtarı, rüzgar ve güneş enerjisi santralleri gibi yenilenebilir enerji sistemlerinde de kullanılır.bakım veya onarım için nakliye hattının bölümlerini izole etmek içinBu, yenilenebilir enerji sisteminin bakım veya onarım faaliyetleri sırasında bile işlevsel ve güvenilir kalmasını sağlamaya yardımcı olur.
Operasyon:
1.Görsel göstergeler: Yüksek voltajlı bağlantı kesme anahtarları, anahtarın durumunun (açık veya kapalı) net bir şekilde görülebilmesi için konum göstergeleri veya durum lambaları gibi görsel göstergeler içerebilir.Bu göstergeler, operatörlerin anahtarın konumunu hızlı bir şekilde belirlemelerine ve kazara bir elektrikli devreyle temas etmemelerine yardımcı olur.
2Kilitleme mekanizmaları: Bazı yüksek voltajlı bağlantı kesme anahtarları, anahtarın belirli koşullar altında açılmasını veya kapatılmasını engelleyen kilitleme mekanizmaları ile donatılmıştır.bir anahtar, anahtarın çalıştırılmadan önce devrenin enerjisini kesilmesi gerektiren mekanik veya elektrikli bir kilit olabilir, güvenliği arttırır.
3Uzaktan çalıştırma: Yüksek voltajlı bağlantı kesme anahtarları kontrol sistemleri veya cihazları kullanarak uzaktan çalıştırılabilir. Uzaktan çalıştırma, personeli anahtarın yakınında olma ihtiyacını en aza indirir,Elektriksel tehlikeler riskini azaltmak ve operasyonel verimliliği artırmak.
4Çevre dayanıklılığı: Yüksek voltajlı bağlantı kesme anahtarları genellikle aşırı sıcaklıklar, nem ve koroziv ortamlar gibi zorlu çevre koşullarına dayanacak şekilde tasarlanır.Güçlü kaplamalara sahip olabilirler, mühürleyici maddeler ve kaplamalar zorlu ortamlarda güvenilir çalışma ve uzun ömürlü olmayı sağlar.
5Hata tespiti ve gösterimi: Gelişmiş yüksek voltajlı bağlantı kesme anahtarları hata tespiti ve gösterimi mekanizmalarını içerebilir.Aşırı akım veya kısa devre gibi, ve potansiyel sorunlar konusunda operatörleri uyarmak için görsel veya sesli alarmlar sağlar, hızlı harekete geçmeyi kolaylaştırır ve hasarı en aza indirir.
Durum:
1Belirtilen bölgedeki maksimum yükseklik deniz seviyesinden 1000 metreyi geçmez. Bu yükseklik sınırlaması ekipmanların kurulumu ve çalıştırılması için önemlidir.
2Çevre hava sıcaklığının belirli sınırları vardır. Maksimum sıcaklık +40°C'yi geçmemelidir ve asgari sıcaklık belirli alana bağlı olarak değişebilir. Genel alanlarda,Asgari sıcaklık -30°C'den aşağı düşmemelidir., Paramos bölgelerinde ise -40°C'nin altına düşmemelidir.
3Rüzgar basıncı yaklaşık 34 metre saniyede rüzgar hızına karşılık gelen 700 Pascal (Pa) 'ı geçmemelidir.Bu sınır, ekipmanın işlevselliğini veya yapısal bütünlüğünü tehlikeye atmadan rüzgarın uyguladığı güce dayanabilmesini sağlar..
4Deprem yoğunluğu 8 dereceyi geçmemelidir. Bu, ekipmanın hasar görmeden dayanabileceği maksimum sismik aktivite yoğunluğuna atıfta bulunur.Deprem yoğunluğunu ölçmek için kullanılan özel ölçek bölgeye veya ülkeye bağlı olabilir.
5Çalışma ortamı sık şiddetli titreşimlerden muaf olmalıdır.Bu gereklilik, ekipmanların normal çalışma koşullarında istikrarlı ve işlevsel kalmasını sağlar.Aşırı titreşimler izolatörün performansını ve ömrünü etkileyebilir.
6Normal tip izolatörler, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz ve diğer patlayıcı veya koroziv maddelerden uzak tutulan yerlere monte edilmelidir.Bu malzemeler yalıtıcının yalıtım ve iletme yeteneklerine zararlı etkilere sahip olabilir., performansını ve güvenliğini tehlikeye atabilir.
7Kirliliğe dayanıklı tip izolatörler, şiddetli kirliliğe sahip alanlarda kullanılmak üzere tasarlanmıştır.Patlayıcı maddelerin veya yangına neden olabilecek malzemelerin bulunmamasıBu gereksinim, zorlu çevresel koşullara rağmen izolatörün güvenli ve işlevsel kalmasını sağlar.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
80
|
