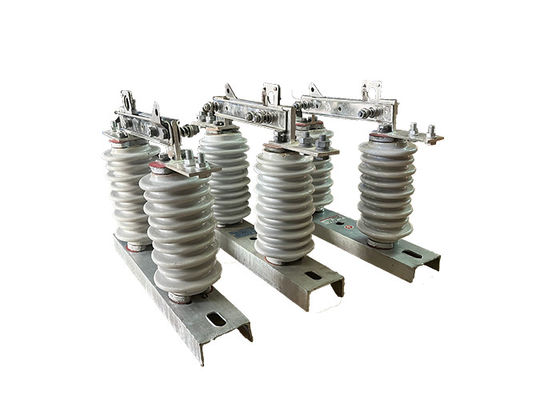

Yüksek Voltajlı AC Hook Stick Bağlantıyı Kapatma Değiştiricisi Alt İstasyon Elektrik İzolatörü için Gri Dikey İşletilen Bağlantıyı Kapatma Değiştiricisi

Yüksek Voltajlı AC Hook Stick Bağlantıyı Kapatma Değiştiricisi Alt İstasyon Elektrik İzolatörü için Gri Dikey İşletilen Bağlantıyı Kapatma Değiştiricisi

Ürün Tanımı:

Yüksek Voltajlı Elektrik İzolatörü, elektrik ağının veya sisteminin bir bölümünü bakım veya onarım amacıyla sistemin geri kalanından izole etmek için tasarlanmış bir elektrik anahtarıdır.Tipik olarak yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.
Anahtar, hata veya aşırı akım gibi normal veya anormal koşullar altında açılıp kapanmak üzere tasarlanmıştır.Sistem bölümünü ağın geri kalanından fiziksel olarak ayırır., bu bölüme elektrik akışını engeller.
Yüksek voltajlı bağlantı kesme anahtarları tipik olarak 600 volt ile 765.000 volt arasındaki voltajlarda çalışmak için tasarlanmıştır ve manuel veya otomatik olarak çalıştırılabilir.Genellikle alt istasyonlara veya elektrik direklerine monte edilirler., ve elektrik şebekesi altyapısının önemli bir bileşenidir.

Fonksiyon:

Yüksek voltajlı bir elektrik izolatörünün ana işlevi, yüksek voltajlı AC ileticisi ile destek yapısı arasında elektrik yalıtımı sağlamaktır.ve kondüktörün ağırlığını desteklemek içinYüksek gerilim ve elektrik akımlarına dayanacak şekilde tasarlanmıştır ve tipik olarak elektrik yayına ve korozyona karşı yüksek direnci olan malzemelerden yapılmıştır.Porselen veya polimer gibi.

Operasyon:

1 Hazırlama:Anahtar çalıştırılmadan önce, devre elektrikle ilgili herhangi bir tehlikenin önlenmesi için devreyi devre dışı bırakmalı ve uygun şekilde topraklanmalıdır. Anahtar hasar veya aşınma belirtileri için incelenmelidir.
2 Anahtar kapatılıyor:Anahtar kapatmak için, operatör elle veya uzaktan anahtar kolu veya kontrol kolu kapalı konuma taşır.Devre boyunca akımın akmasına izin verir.
3 Anahtar açılıyor:Anahtar açmak için, operatör elle veya uzaktan anahtar kolu veya kontrol kolu açık konuma taşır.Akım akışını kesmek.
4 Yay yönetimi:Anahtar açıldığında, temaslar arasında tehlikeli ve anahtarın hasar görmesine neden olabilecek bir elektrik yayı oluşabilir.Anahtar, yay şeritleri veya patlama bobinleri gibi cihazlarla donatılabilir..
5 Güvenlik:Yüksek voltajlı bağlantı kesme anahtarlarının operatörleri, elektrik tehlikelerinin önlenmesi için uygun güvenlik prosedürlerini takip etmelidir.ve kilitleme/ etiketleme prosedürlerini takip ederek.

Durum:

1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.

2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.

3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.

4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.

5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.

6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve aşındırıcı malzemeler, yalıtıcının yalıtım ve iletme kapasitesini ciddi şekilde etkileyebilir.

7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.

Teknik parametreler:
