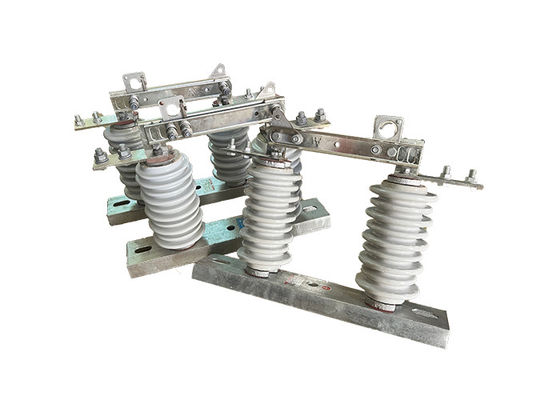

Tek Fazlı Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi 630A 12kV Akıllı İşletimle Porselen Yapılmış Dışarı Bağlantı Kapatma Değiştiricisi

Tek Fazlı Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi 630A 12kV Akıllı İşletimle Porselen Yapılmış Dışarı Bağlantı Kapatma Değiştiricisi

Ürün Tanımı:

Yüksek voltajlı bağlantı kesme anahtarları, yüksek voltajlı güç iletim ve dağıtım sistemlerinde, devreyi bakım veya onarım amacıyla güç kaynaklarından ayırmak için kullanılır.Devreyi güç kaynağından izole etmek için bir araç sağlarlar., işçilerin elektrik çarpması riski olmadan görevlerini güvenli bir şekilde yerine getirmelerini sağlar.

Yüksek voltajlı bağlantı kesme düğmelerinin çalışması, düğmenin bıçağının veya temasının açılmasını ve kapanmasını kontrol eden dönen bir direği içerir.Bıçak bağlanabilir veya bağlanamaz.Bu mekanizma, düğmenin durumunun manuel ve görünür bir şekilde gösterilmesini sağlar.

İşleyicinin güvenliğini sağlamak için, bağlantı kesici anahtarının direği genellikle cam lif veya kompozite malzemeler gibi iletken olmayan bir malzemeden yapılır.Sistemde bulunan yüksek voltajlara karşı yalıtım sağlayanBu yalıtım, anahtarı çalıştıran operatörü elektrik çarpmasından korur.

Yüksek voltajlı bağlantı kesme anahtarları, kontrol ettikleri devrelerin farklı voltaj ve akım derecelendirilmelerine uyum sağlamak için çeşitli tasarımlarda ve boyutlarda mevcuttur.Genellikle dış mekanlarda direklere veya yapılara monte edilirlerBirlikte devre kesici ve sigorta gibi diğer koruyucu cihazlarla,Bağlantı kesici anahtarları, bir izolasyon ve koruma aracı sağlayarak elektrik sisteminin genel güvenliğine ve güvenilirliğine katkıda bulunur..

Operasyon:

Yüksek voltajlı bağlantı kesme anahtarları, normal bir çalışma yalıtım mesafesini sağlamak için bir yalıtıcı kullanarak iletken parçayı tabanından ayırır ve iletken parçayı sabitler, yalıtıcı,ve temel olarak entegre anahtarlama cihazıAçık pozisyonda olduğunda, normal çalışma voltajına dayanacak şekilde görünür bir boşluk ve uygun bir kırma yalıtım mesafesi vardır.Normal çalışma akımı ve kısa devre hatası akımı güvenilir bir şekilde taşıyabilirÖzel bir ark söndürme cihazının varlığı nedeniyle, yalnızca voltajlı devreyi değiştirmek için kullanılabilir, ancak yüklenmez.Açma ve kapanma işlemleri, kilitlenme çukurundaki yuvarlak deliği çekmek veya itmek için yalıtım kancası kullanarak gerçekleştirilir., dinamik kilitli kancayı devre dışı bırakıp statik kilitli kancayla bağlanmasına neden olur.

Özellik:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, genellikle birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.

2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek direnci olan malzemelerden yapılır.

3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrik yaylamasıyla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.

4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.

5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..

6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Uygulama:

1Devre yalıtımı: Yüksek voltajlı elektrik yalıtıcıları, temel olarak bakım veya onarım çalışmaları için bir güç sisteminin bölümlerini yalıtmak için kullanılır.Bu, işçilerin elektrik çarpması veya diğer elektrik tehlikeleri riski olmadan izole devrede güvenli bir şekilde çalışmasına izin verir..

2Güvenlik: Yüksek voltajlı elektrik izolatörleri, işçileri ve halkı elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılır.Yüksek voltajlı elektrikli izolatörler, sistemin canlı parçalarıyla kazara temas etmesini önler ve elektrik kazaları riskini azaltır..

3Hata koruması: Yüksek voltajlı elektrik izolatörleri, güç sistemini kısa devre ve aşırı yük gibi hatalardan korumak için de kullanılabilir.Yüksek voltajlı elektrik izolatörleri, hatanın diğer sistem bölümlerine yayılmasını ve daha fazla hasara neden olmasını önler.

4.Konuşturma: Yüksek voltajlı elektrikli izolatörler, bir sistemdeki güç akışını kontrol etmek için bir anahtarlama cihazı olarak kullanılabilir.Güç akışı gerektiğinde sistemin farklı bölümlerine yönlendirilebilir..

5Test: Yüksek voltajlı elektrikli izolatörler, bir devredeki voltajı veya akımı ölçmek veya sistemin diğer bileşenlerinin performansını test etmek gibi test amaçlı da kullanılabilir..

Durum:

1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.

2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.

3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.

4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.

5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.

6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve aşındırıcı malzemeler, yalıtıcının yalıtım ve iletme kapasitesini ciddi şekilde etkileyebilir.

7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.

Teknik parametreler:
