Ürün Tanımı:

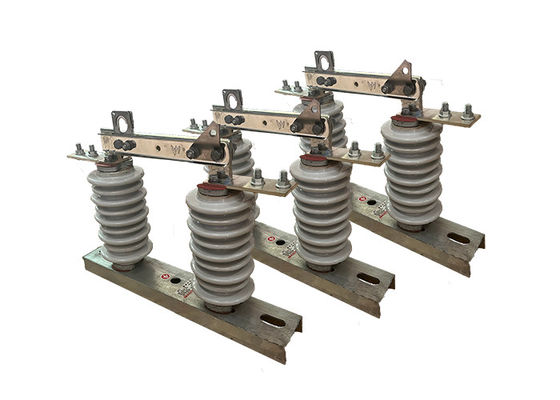

Yüksek voltajlı bağlantı kesme anahtarı, bakım veya güvenlik amaçlarıyla ağın bölümlerini izole etmek için yüksek voltajlı güç sistemlerinde kullanılan bir elektrik anahtarıdır.Değiştirici genellikle bir direğe veya diğer destek yapısına monte edilir ve bir elektrik hattını sistemin geri kalanından ayırmak için kullanılır.

Yüksek voltajlı bağlantı kesme anahtarları, yüksek voltajları ve akımları ele almak için tasarlanmıştır ve genellikle açık havada yerleştirilmiştir.Bir hava boşluğu ile ayrılmış sabit ve hareketli temaslardan oluşur.Anahtar kapalı pozisyonda olduğunda, temaslar birbirleriyle temas halindedir ve devreden akımın akmasına izin verir. Anahtar açıldığında, temaslar ayrılır.Devre içindeki akımın kesilmesi ve sistemin geri kalanından izole edilmesi.

Yüksek voltajlı bağlantı kesme anahtarları, güç sisteminin güvenliğinin ve güvenilirliğinin önemli bir bileşenidir ve çeşitli çevresel koşullarda çalışmak için tasarlanmıştır.Performans ve güvenlik için endüstri standartlarına uygun olduklarını sağlamak için sık sık sıkı test ve sertifika gereksinimlerine tabi tutulurlar.

Yüksek voltajlı bağlantı kesme anahtarları, genellikle yüksek voltajlı iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Uygulama:

1Devre yalıtımı: Yüksek voltajlı elektrik yalıtıcıları, temel olarak bakım veya onarım çalışmaları için bir güç sisteminin bölümlerini yalıtmak için kullanılır.Bu, işçilerin elektrik çarpması veya diğer elektrik tehlikeleri riski olmadan izole devrede güvenli bir şekilde çalışmasına izin verir..

2Güvenlik: Yüksek voltajlı elektrik izolatörleri, işçileri ve halkı elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılır.Yüksek voltajlı elektrikli izolatörler, sistemin canlı parçalarıyla kazara temas etmesini önler ve elektrik kazaları riskini azaltır..

3Hata koruması: Yüksek voltajlı elektrik izolatörleri, güç sistemini kısa devre ve aşırı yük gibi hatalardan korumak için de kullanılabilir.Yüksek voltajlı elektrik izolatörleri, hatanın diğer sistem bölümlerine yayılmasını ve daha fazla hasara neden olmasını önler.

4.Konuşturma: Yüksek voltajlı elektrikli izolatörler, bir sistemdeki güç akışını kontrol etmek için bir anahtarlama cihazı olarak kullanılabilir.Güç akışı gerektiğinde sistemin farklı bölümlerine yönlendirilebilir..

5Test: Yüksek voltajlı elektrikli izolatörler, bir devredeki voltajı veya akımı ölçmek veya sistemin diğer bileşenlerinin performansını test etmek gibi test amaçlı da kullanılabilir..

Operasyon:

1Değiştiricinin kapatılması: Değiştirici kapatıldığında, devrenin iki iletken kısmı birbirleriyle temas halinde olur ve elektrik akımı devrenin içinden akmasına izin verir.

2Anahtarın açılması: Anahtar açıldığında, devrenin iki iletken kısmı arasında bir hava boşluğu oluşur ve bölümü sistemin geri kalanından etkili bir şekilde izole eder.Bu genellikle bakımı sağlamak için yapılır., onarım veya test işlerinin güvenli bir şekilde yapılmasını sağlar.

3Devreyi topraklamak: Devreyi izole eden bölümde herhangi bir iş yapılmadan önce, geri kalan elektrik yükünün oluşmasını önlemek için devreyi topraklamak önemlidir.Bu genellikle bir toprak anahtarı veya topraklama elektrotu kullanarak yapılır.

Yüksek gerilimli izolatör anahtarlarının çalıştırılmasının yalnızca eğitimli ve nitelikli personel tarafından yapılmasını belirtmek önemlidir.Eğer yanlış kullanılırsa ciddi bir elektrik çarpması veya yaralanma riski oluşturabilirler.Ek olarak, uygun koruyucu kıyafet ve ekipman giymek de dahil olmak üzere yüksek voltajlı ekipmanlarla çalışırken tüm güvenlik prosedürlerini ve yönergelerini takip etmek önemlidir.yalıtımlı aletler kullanmak, ve bölgenin yanıcı veya patlayıcı maddelerden temiz olmasını sağlamak

Yapı:

1Porselen yalıtıcı gövde: yalıtıcı gövde yalıtıcının ana bileşenidir ve tipik olarak yüksek dayanıklı porselenden yapılır.İletici ve destek yapısı arasında elektrik yalıtımı sağlamak için tasarlanmıştır, ve istenen şekle ve büyüklüğe şekillendirilir.

2.Metal Son Fittings: Metal son fittings yalıtıcı gövdesine takılır ve yalıtıcıyı iletken ve destekleyici yapıya bağlamak için bir araç sağlar.Genellikle galvanizli çelikten veya korozyona dayanıklı diğer malzemeden yapılırlar, ve kolay montaj için yarıklar veya top ve soket eklemleri gibi özel özelliklerle tasarlanabilir.

3Sıfırlama bileşiği: Sıfırlama bileşimi, yalıtıcı gövde ve metal uç armatürler arasındaki eklemi mühürlemek için kullanılır ve nemin ve kirleticilerin yalıtıcının içine girmesini önler.

4Donanım: Düğmeler, fındıklar ve yıkayıcılar gibi donanım, metal uç armatürleri yalıtıcı gövdesine ve destek yapısına bağlamak için kullanılır.

Bağlantı Kapakları: Bağlantı kapakları, metal uç bağlantıları korozyondan ve hasardan korumak için kullanılır ve plastik veya diğer malzemelerden yapılabilir.

5Ek Özellikler: Özel uygulamaya bağlı olarak, porselen yüksek gerilimli elektrikli izolatörler yalıtım bariyerleri, kemer şeritleri,Performanslarını ve güvenliğini artırmak için toprak anahtarları.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır
