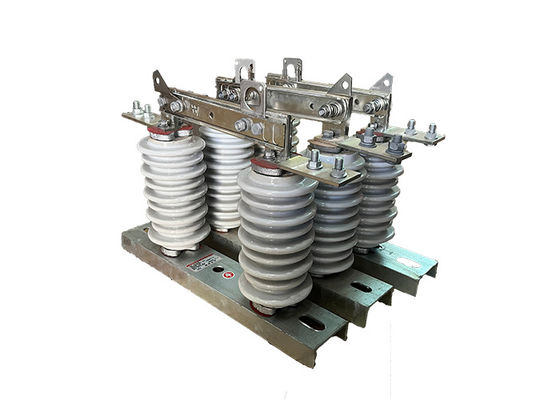

Porselen Yüksek Voltajlı Elektrik İzolatörü 630A Vertikal Kesme Bağlantısı Açık Dairede Dağıtım Sistemi için

Porselen Yüksek Voltajlı Elektrik İzolatörü 630A Vertikal Kesme Bağlantısı Açık Dairede Dağıtım Sistemi için

Ürün Tanımı:

Yüksek voltajlı elektrik izolatörleri, genellikle bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için yüksek voltajlı iletim ve dağıtım sistemlerinde kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.

Yüksek voltajlar ve akımlar ile başa çıkmak için tasarlanmıştır ve genellikle aşırı sıcaklıklar, rüzgar gibi sert çevresel koşullara maruz kaldıkları dış mekanlarda kurulurlar.,Bu nedenle, bu koşullara dayanacak şekilde inşa edilirler ve genellikle çelik veya alüminyum gibi dayanıklı malzemelerden yapılırlar.

Yüksek gerilimli elektrikli izolatörler, özel uygulamaya ve gereksinimlere bağlı olarak farklı türlerde ve konfigürasyonlarda bulunur.Bazı elektrikli izolatörler iç mekanlarda kullanılmak üzere tasarlanmıştır.Bazıları manuel olarak çalıştırmak için tasarlanmıştır, diğerleri ise otomatikdir ve uzaktan çalıştırılabilir.

Birincil işlevleri olan devreyi izole etmekle birlikte, elektrikli izoleörlerin durumlarının (açık veya kapalı) görsel bir gösterimi gibi diğer önemli özellikleri de vardır.ve izoleatör açıkken devrenin güçlenmediğinden emin olmak.

Özellik:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, genellikle birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.

2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek direnci olan malzemelerden yapılır.

3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrik yaylamasıyla üretilen ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.

4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.

5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..

6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Operasyon:

1Değiştiricinin kapatılması: Değiştirici kapatıldığında, devrenin iki iletken kısmı birbirleriyle temas halinde olur ve elektrik akımı devrenin içinden akmasına izin verir.

2Anahtarın açılması: Anahtar açıldığında, devrenin iki iletken kısmı arasında bir hava boşluğu oluşur ve bölümü sistemin geri kalanından etkili bir şekilde izole eder.Bu genellikle bakımı sağlamak için yapılır., onarım veya test işlerinin güvenli bir şekilde yapılmasını sağlar.

3Devreyi topraklamak: Devreyi izole eden bölümde herhangi bir iş yapılmadan önce, geri kalan elektrik yükünün oluşmasını önlemek için devreyi topraklamak önemlidir.Bu genellikle bir toprak anahtarı veya topraklama elektrotu kullanarak yapılır.

Güvenlik ipuçları:

1Her zaman eldivenler, güvenlik gözlükleri ve alevlere dayanıklı kıyafetler gibi uygun kişisel koruma ekipmanları (PPE) takın.

Anahtar üzerinde çalışmadan önce, güç kaynağının kapandığından ve anahtarın uygun şekilde topraklandığından emin olun.

2.Konuşu kullanmak için üreticinin talimatlarına uyun ve güvenlik özelliklerini atlatmaya çalışmayın veya anahtarı amaçlandığından başka amaçlarla kullanmayın.

3-Konuşu çalıştırırken, elektrik çarpmasını önlemek için yalıtımlı aletler ve ekipmanlar kullanın.

4.Konuşun herhangi bir iletken kısmına dokunmaktan kaçının ve çalıştırıldığında anahtardan güvenli bir mesafe tutun.

5Yeterli ve eğitimli bir profesyonel olmadıkça anahtarı kendiniz onarmaya veya değiştirmeye asla çalışmayın.

6.Konuşu çevresini temiz tutun ve çalışmasına engel olabilecek enkazlardan uzak tutun.

7.Konucuyu yıpranma veya hasar belirtileri için düzenli olarak kontrol edin ve hasarlı veya yıpranmış parçaları mümkün olan en kısa sürede değiştirin.

8Sadece yetkili personelin anahtarı çalıştırmasına veya bakımına izin verilmelidir.

9Acil bir durumda, belirtilen acil durum prosedürlerini takip edin ve anahtarın gücünü derhal kapatın.

Durum:

1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.

2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.

3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.

4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.

5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.

6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve aşındırıcı malzemeler, yalıtıcının yalıtım ve iletme kapasitesini ciddi şekilde etkileyebilir.

7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.

Teknik parametreler:
