Ürün Tanımı:

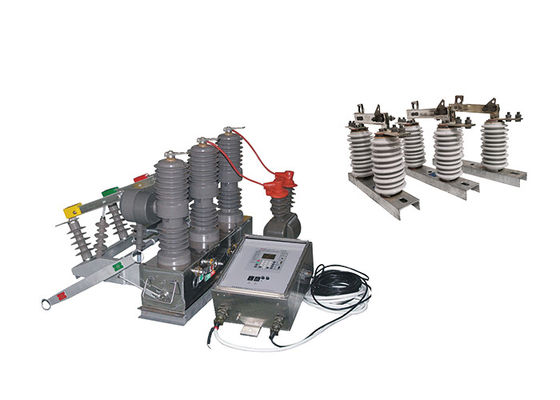

ZW32-12(F) yüksek voltajlı direk üzerine monte edilmiş devre kesici, 12kV nominal voltajı ve 50Hz üç fazlı AC frekansına sahip bir açık hava dağıtım ekipmanıdır.Bu ağırlıklı olarak kırmak ve yük akımı kapatmak için kullanılır, elektronik sistemlerde aşırı yük akımı ve kısa devre akımı. Alt istasyonlarda ve endüstriyel ve madencilik kuruluşlarının dağıtım sistemlerinde koruma ve kontrol için uygundur.Ayrıca kırsal elektrik ağlarında sık çalışmalar içinAyrıca elektrik şebekesi çalışması için bir kesit anahtarı olarak da kullanılabilir.ZW32-12 otomatik yeniden kapanık elektrikli bölümleyici elektrik şebekesi operasyonlarına sorunsuz bir şekilde entegre olabilirDağıtım ağının uzaktan izlenmesini, kontrolünü ve otomasyonunu sağlar, sistem performansını optimize eder ve verimli enerji yönetimini kolaylaştırır.

GW9-10 işletilmiş kanca, bakım veya onarım için hava güç aktarım hattının bir bölümünü izole etmek için kullanılan bir elektrik anahtarıdır.Genellikle yüksek voltajlı elektrik sistemlerinde kullanılır., örneğin elektrik servisleri tarafından uzun mesafeler boyunca elektrik aktarmak için kullanılanlar.

Kanca, bir iletim kulesi veya direği gibi bir üst yapıya monte edilir ve açık hava elektrik sistemlerinde karşılaşılan sert çevresel koşullara dayanacak şekilde tasarlanmıştır.Dikey bir, ya da yukarı ve aşağı hareket, tipik olarak bakır veya diğer iletken malzemelerden yapılmış olan anahtar kontaklarını bağlamak veya bağlamaktan çıkarmak için.

Kanca, iletim hattında görünür bir kesinti sağlamak için tasarlanmıştır, bu da bakım personelinin elektrik çarpması veya ekipman hasarı riski olmadan hat üzerinde güvenli bir şekilde çalışmasına izin verir.Genellikle diğer güvenlik cihazlarıyla birlikte kullanılırElektrik sistemini ve üzerinde çalışan insanları korumak için topraklama anahtarları ve dalgalanma durduricileri gibi.

Kontrolör Girişi:

Denetleyici, uzaktan izleme ve kontrol için izin veren 485/232 arayüzü üzerinden iletişimi destekler.

Ağır bir düğme tespit edildiğinde, cihaz kalıcı bir arıza durumunda otomatik olarak çıkış sürecini hızlandırır.

Uzakdan/El ile kapatma ve yeniden kapatma: Kullanıcının devreyi uzaktan veya manuel olarak kapatma ve yeniden kapatma seçeneği vardır.Eğer kullanıcı, bir hatı onardıktan sonra gücü geri getirirken topraklama düğmesini çıkarmayı unutursa, cihaz güvenlik sağlamak için çıkış sürecini hızlandırabilir.

Bu özellik, bir arızadan sonra devreyi yeniden kapatmadan önce uygun gecikmeyi belirlemede esneklik sağlar.

Kontrolörün sıçrama kapanma devresinin yanlış işletim karşıtı bir tasarımı vardır.

Denetleyici, sıfır dizilme akımına dayanarak bölge içi ve bölge dışı arızaları ayırt edebilir.Bu yetenek hataların yerini belirlemeye yardımcı olur ve daha hedefli sorun giderme ve bakımı sağlar.

Hataların önlenmesi: Uzaktan kumanda anahtarı hataların önlenmesi için tasarlanmıştır. Bu tasarım özelliği anahtarın kazara tetiklenmemesini sağlar.Böylece istenmeyen eylemlerin riskini azaltır..

Uygulama:

1Güç Dağıtım Sistemleri: Devre kesicisi alt istasyonlar, devre değiştirme cihazları ve dağıtım panelleri de dahil olmak üzere güç dağıtım ağlarında kullanılabilir.Akıllı kontrol özellikleri daha iyi izleme ve koruma yetenekleri sağlar., dağıtım sisteminin verimli ve güvenilir çalışmasını sağlar.

2Endüstriyel kurulumlar: Devre kesici, endüstriyel ortamlarda elektrikli ekipman ve makinelerin korunması için uygundur.ve süreç otomasyon sistemleri, kritik endüstriyel süreçlerin güvenliğini ve kesintisiz çalışmasını sağlar.

3Yenilenebilir Enerji Sistemleri: Çapraz, güneş enerjisi santralleri ve rüzgar santralleri gibi yenilenebilir enerji sistemlerinde kullanılmak için uygundur.Duyarlı yenilenebilir enerji ekipmanlarının korunmasını sağlamak ve aşırı yüklenme veya arızalardan kaynaklanan hasarların önlenmesi.

4Veri Merkezleri: Veri merkezleri kritik BT altyapısını korumak için son derece güvenilir ve duyarlı devre koruması gerektirir.Akıllı Kalıcı Manyetik Devre Kesicisi veri merkezi güç dağıtım ünitelerinde (PDU) ve elektrik panellerinde kullanılabilir, gelişmiş izleme, hızlı hata tespiti ve optimize edilmiş enerji yönetimi sunar.

5Elektrikli Araç Şarj İstasyonları: Elektrikli Araçların (EV'lerin) giderek daha fazla benimsenmesi ile Akıllı Kalıcı Manyetik Devre Kesicisi, EV şarj istasyonlarında kullanılabilir.Aşırı akım ve kısa devreye karşı hızlı ve doğru koruma sağlar, güvenli ve güvenilir şarj işlemlerini sağlar.

6Enerji Yönetim Sistemleri: Çaprazın akıllı kontrol özellikleri onu enerji yönetim sistemleriyle uyumlu hale getirir.Enerji tüketimini optimize etmek için akıllı ev veya bina otomasyon sistemlerine entegre edilebilir, elektrik parametrelerini izler ve yük atma veya talep tepkisi işlevlerini etkinleştirir.

Özellik:

1Yüksek voltajlı vakum devre kesici: Vakum yay söndürme teknolojisini benimser ve iyi kırma performansına ve güçlü yay söndürme yeteneğine sahiptir.Aşırı yük akımları, ve kısa devre akımları.

2Dış tasarım: Dış ortamlar için uygundur ve çeşitli zorlu hava koşullarında normal çalışmasını sağlayan iyi hava dayanıklılığına ve koruma performansına sahiptir.

3.Adlandırılmış voltaj ve frekans: Buna karşılık gelen güç gereksinimlerini karşılayan 12kV adlandırılmış voltajı ve 50Hz üç fazlı AC frekansı olan dağıtım sistemleri için uygundur.

4Koruma ve kontrol işlevselliği: Temel olarak alt istasyonlarda ve endüstriyel ve madencilik işletmelerinde dağıtım sistemlerinde yük koruma ve kontrol için kullanılır.Güç ekipmanlarının ve sistemlerinin güvenli çalışmasını etkili bir şekilde koruyabilir.

5Kırsal elektrik şebekelerinde uygulanması: Kırsal elektrik şebekelerinde sıklıkla yapılan işlemler nedeniyle,Bu devre kesici yaygın olarak kullanılıyor ve kırsal elektrik ağlarında bölümlü bir anahtar ve dağıtım ağının otomasyonunda kullanılabilir..

Durum:

1. 2000 metreden fazla olmayan yükseklik;

2- 45 ° C ~ + 40 ° C. Gündelik sıcaklık farkı: 25 ° C.

3Rüzgar hızı 35 m / s'den fazla değil.

4Yanıcı, patlayıcı tehlikeli kimyasal korozyon ve şiddetli titreşim yerleri yok.

Teknik parametreler:

ZW32-12

GW9-10
