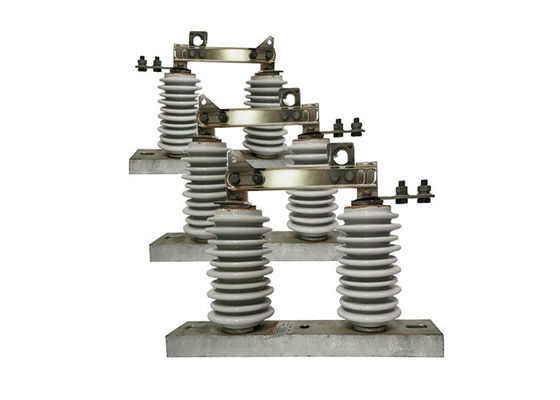

GW9-10 Serisi Dış Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi 1250A Dönüştürücü ile kullanılan Vakum Yük Kapatma Değiştiricisi
Ürün Tanımı:
GW9-10 Serisi yüksek voltajlı bağlantı kesme anahtarı, sistemin bir bölümünü sistemin geri kalanından izole etmek veya ayırmak için yüksek voltajlı güç sistemlerinde kullanılan bir elektrik anahtarıdır.Yüksek voltaj ve akım koşullarında çalışmak için tasarlanmıştır ve esas olarak bakım için kullanılır., onarım veya acil durumlar.
Anahtar, bir mekanizma, örneğin manuel veya motorlu bir aktüatör tarafından açılabilen veya kapatılabilen bir dizi temasdan oluşur. Anahtar kapandığında,Elektrik akımının sistemden geçmesine izin verir., açıldığında ise akım kesilir ve sistem etkin bir şekilde kesilir.
Uygulama:
1 Alt istasyon yalıtımı:Bir alt istasyonda, transformatörleri, devre kesicileri ve diğer ekipmanları bakım veya onarım için güç sisteminden ayırmak için yüksek voltajlı bağlantı kesici anahtarları kullanılır.
2 İletişim hattının yalıtımı:Yüksek voltajlı bağlantı kesici anahtarları, bakım, onarım veya acil durumlarda güç akışını önlemek için yüksek voltajlı bir iletim hattının bölümlerini izole etmek için kullanılır.
3 Kondansatör bankasını değiştirmek:Kondansatör bankaları olan güç sistemlerinde, kondansatör bankasını bakım veya onarım için güç sisteminden ayırmak için yüksek voltajlı bağlantı kesme anahtarları kullanılır.
4 Yük dökülmesi:Aşırı yüklenme veya diğer acil durumlar durumunda, yüksek voltajlı bağlantı kesme anahtarları, güç sisteminin belirli bölümlerinin bağlantısını keserek yükü düşürmek için kullanılabilir.
5 Hata yalıtımı:Yüksek voltajlı bağlantı kesme anahtarları, ekipmanlara zarar vermemek ve güç kaynağının sürekliliğini sağlamak için güç sisteminin arızalı bölümlerini izole etmek için kullanılır.
Şartlar:
1Yükseklik 1000 metreyi geçmez.
2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;
3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);
4Deprem yoğunluğu 8 dereceyi geçmiyor.
5. Çalışma durumu sık şiddetli titreşim olmadan;
6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.
ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen
7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
