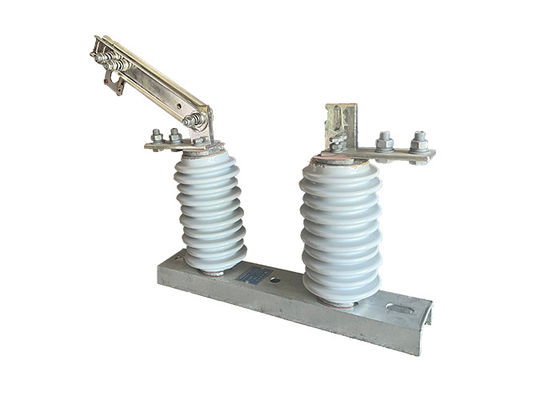

Tek Fazlı Dış Bağlantı Kapatma Değiştiricisi AC Gücü Elektrik Porselen Yüksek Voltajlı Üstteki Grup Bağlantı Kapatma Değiştiricileri
Ürün Tanımı:
Dış bağlantı kesici anahtarı, yüksek gerilimli güç sistemlerinde, bakım veya güvenlik amaçlarıyla ağın bölümlerini izole etmek için kullanılan bir tür elektrik anahtarıdır.Değiştirici genellikle bir direğe veya diğer destek yapısına monte edilir ve bir elektrik hattını sistemin geri kalanından ayırmak için kullanılır.
Dış bağlantı kesici anahtarları yüksek voltaj ve akımları işlemek için tasarlanmıştır ve genellikle dış mekanlara monte edilir.Bir hava boşluğu ile ayrılmış sabit ve hareketli temaslardan oluşur.Anahtar kapalı pozisyonda olduğunda, temaslar birbirleriyle temas halindedir ve devreden akımın akmasına izin verir. Anahtar açıldığında, temaslar ayrılır.Devre içindeki akımın kesilmesi ve sistemin geri kalanından izole edilmesi.
Dış bağlantı kesici anahtarları, güç sisteminin güvenliğinin ve güvenilirliğinin önemli bir bileşenidir ve çeşitli çevresel koşullarda çalışmak için tasarlanmıştır.Performans ve güvenlik için endüstri standartlarına uygun olduklarını sağlamak için sık sık sıkı test ve sertifika gereksinimlerine tabi tutulurlar.
Dış bağlantı kesici anahtarları, yüksek voltajlı iletim ve dağıtım sistemlerinde bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için yaygın olarak kullanılır.Aynı zamanda işçileri elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılırlar, örneğin sistemin canlı parçalarıyla kazara temas.
Özellik:
1Değiştirme Aletleri Entegrasyonu: Yüksek voltajlı izolatör anahtarları genellikle devre kesici, sigorta ve röle gibi diğer koruyucu cihazları içeren anahtar sistemlerine entegre edilir.Bu entegrasyon, yüksek gerilim devresinin kapsamlı bir şekilde kontrol edilmesini ve korunmasını sağlar, güvenli ve verimli çalışmayı sağlar.
2Uzaktan Çalışma: Birçok yüksek voltajlı izolatör anahtarı, merkezi bir yerden kontrol edilmelerine izin veren uzaktan çalışma yetenekleriyle donatılmıştır.Bu özellik, potansiyel olarak tehlikeli ortamlarda manuel çalışmaya gerek kalmadığı için rahatlığı ve güvenliği artırır.
3.Arc suppression: Yüksek voltajlı izolatör anahtarları, anahtarı açtığında veya kapattığında elektrik yaylarının oluşumunu ve yayılmasını bastırmak için tasarlanmıştır.Mesela ark söndürme odaları ya da ark şeritleri kullanmak gibi., düğmeye ve çevredeki ekipmanlara zarar verme riskini en aza indirmek ve elektrik kazalarının olasılığını azaltmaya yardımcı olur.
4Hata tespiti: Bazı yüksek voltajlı izolatör anahtarları, aşırı akım veya voltaj gibi anormal koşulları algılayabilen hata tespit mekanizmaları ile donatılmıştır.ve otomatik bir anahtar açma tetikleBu yetenek, hatalı kesimi hızlı bir şekilde izole ederek ve daha fazla hasarı önleyerek devrenin genel korumasını artırır.
5Modülerlik ve ölçeklenebilirlik: Yüksek voltajlı izolatör anahtarları genellikle modüler olarak tasarlanır, böylece elektrik sisteminde kolay bir kurulum, değiştirme veya genişleme mümkündür.Bu modülerlik esneklik ve ölçeklenebilirlik sağlar, sistemi değişen operasyonel gereksinimlere uyarlamayı kolaylaştırır.
Operasyon:
1- Anahtar kapatılıyor:Anahtar kapandığında, devrenin iki iletken kısmı birbirleriyle temas halindedir ve elektrik akımının devreden akmasına izin verir.
2- Değiştirici açılıyor:Anahtar açıldığında, devrenin iki iletken kısmı arasında bir hava boşluğu oluşur ve bölümü sistemin geri kalanından etkili bir şekilde izole eder.Bu genellikle bakımı sağlamak için yapılır., onarım veya test işlerinin güvenli bir şekilde yapılmasını sağlar.
3- Devre bağlanıyor:Döngünün izole bölümünde herhangi bir çalışma yapılmadan önce, geri kalan herhangi bir elektrik yükünün oluşmasını önlemek için devreyi topraklamak önemlidir.Bu genellikle bir toprak anahtarı veya topraklama elektrotu kullanarak yapılır.
Yüksek gerilimli izolatör anahtarlarının çalıştırılmasının yalnızca eğitimli ve nitelikli personel tarafından yapılmasını belirtmek önemlidir.Eğer yanlış kullanılırsa ciddi bir elektrik çarpması veya yaralanma riski oluşturabilirler.Ek olarak, uygun koruyucu kıyafetler ve ekipmanlar giymek de dahil olmak üzere yüksek voltajlı ekipmanlarla çalışırken tüm güvenlik prosedürlerine ve yönergelerine uymak önemlidir.yalıtımlı aletler kullanmak, ve bölgenin yanıcı veya patlayıcı maddelerden arınmasını sağlar.
Güvenlik ipuçları:
1Yüksek voltajlı izolatör anahtarları için uzaktan izleme ve kontrol sistemlerinin uygulanmasını düşünün.operasyonel verimliliği artırmak ve manuel müdahaleye olan ihtiyacı azaltmak.
2. Aygıtla ilişkili yüksek voltaj ve potansiyel tehlikeler konusunda personele uyarı sağlamak için anahtarın yakınında net ve görünür uyarı işaretleri ve etiketleri sağlanmalıdır.Bu, farkındalığı artırmaya yardımcı olur ve güvenlik protokollerine bağlılığı teşvik eder..
3.Konuşturma için düzenli bir bakım programı oluşturun ve buna titizlikle uyun.Devamlı bakım, potansiyel sorunları erken belirlemeye ve çözmeye yardımcı olur,anahtarın optimal durumda kalmasını sağlamak ve beklenmedik arıza olasılığını azaltmak.
4Güç kesintileri veya acil durumlar durumunda güvenilir bir yedek güç kaynağı veya acil durum planı tutun.Bu, anahtarın birincil güç kaynağı kullanılamazken hala çalıştırılabileceğini veya izole edilebileceğini sağlar, kesintileri en aza indirerek ve güvenliği koruyarak.
5Yüksek voltajlı izolatör anahtarlarını kurmadan veya devreye sokmadan önce kapsamlı risk değerlendirmeleri yapın.,ve yeterli güvenlik önlemlerinin uygulanmasını sağlamak için personelin veya hassas ekipmanların yakınlığı.
6Yüksek voltajlı izolatör anahtarlarıyla ilgili endüstri standartları, düzenlemeleri ve en iyi uygulamalarla güncel kalın. İlgili standartlara uygunluk,Elektrik güvenliği yetkilileri tarafından belirlenenler gibi, anahtarın asgari güvenlik gereksinimlerini karşılamasını ve kabul edilebilir sınırlar içinde çalışmasını sağlar.
Uygulama:
1Devre yalıtımı: Yüksek voltajlı elektrik yalıtıcıları, temel olarak bakım veya onarım çalışmaları için bir güç sisteminin bölümlerini yalıtmak için kullanılır.Bu, işçilerin elektrik çarpması veya diğer elektrik tehlikeleri riski olmadan izole devrede güvenli bir şekilde çalışmasına izin verir..
2Güvenlik: Yüksek voltajlı elektrik izolatörleri, işçileri ve halkı elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılır.Yüksek gerilimli elektrikli izolatörler, sistemin canlı parçalarıyla kazara temas etmesini önler ve elektrik kazaları riskini azaltır..
3Hata koruması: Yüksek voltajlı elektrik izolatörleri, güç sistemini kısa devre ve aşırı yük gibi hatalardan korumak için de kullanılabilir.Yüksek voltajlı elektrik izolatörleri, hatanın diğer bölümlere yayılmasını ve daha fazla hasara neden olmasını önler.
4.Konuşturma: Yüksek voltajlı elektrikli izolatörler, bir sistemdeki güç akışını kontrol etmek için bir anahtarlama cihazı olarak kullanılabilir.Güç akışı gerektiğinde sistemin farklı bölümlerine yönlendirilebilir..
5Test: Yüksek voltajlı elektrikli izolatörler, bir devredeki voltajı veya akımı ölçmek veya sistemin diğer bileşenlerinin performansını test etmek gibi test amaçlı da kullanılabilir..
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
