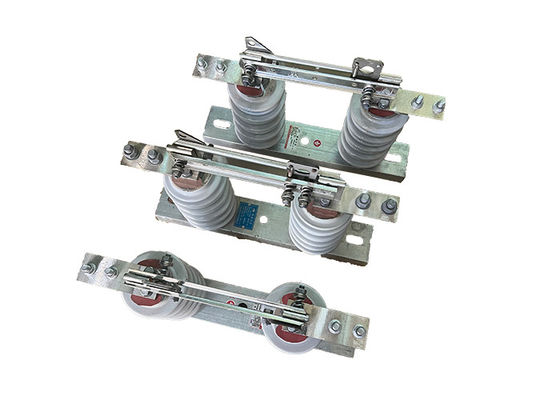

Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi GW9-10 Serisi 1250A Dış mekanlar için devre kesici ile kullanılan vakum bağlantı kesici
Ürün Tanımı:
GW9-10 Serisi yüksek voltajlı bağlantı kesme anahtarı, bakım ve onarım amaçlı elektrik devrelerini izole etmek için kullanılan taşınabilir, yüksek voltajlı bir elektrik anahtarıdır.Tipik olarak orta ve yüksek voltajlı güç iletim ve dağıtım sistemlerinde kullanılır.
Loadbuster Elektrik İzolatörü taşınabilir ve gerektiği yere kolayca taşınabilir şekilde tasarlanmıştır.Tipik olarak birkaç kilovolttan birkaç yüz kilovoltaya kadar değişen.
Anahtar, bakım veya onarım amacıyla güç sisteminin bir bölümünü izole etmek için kullanılır. Anahtarın açık veya kapalı olup olmadığını gösteren görsel göstergeler vardır.Operatörlerin devrenin durumunu bilmesini kolaylaştırmak.
Loadbuster Elektriksel İzolatörü, devreyi değiştirmek ve izole etmek, ayrıca ekipmanları topraklamak ve enerjiyi kesmek gibi çok çeşitli uygulamalar için kullanılabilir.Elektriksel tehlikelerden operatörleri korumak için güvenlik özellikleri ile tasarlanmıştır., örneğin canlı parçalarla kazara temas etmeyi önleyen yalıtım malzemeleri gibi.
Değiştiricinin kullanımı kolaydır ve çalıştırılması için minimum eğitim gerektirir.
Uygulama:
1 Alt istasyon yalıtımı:Bir alt istasyonda, transformatörleri, devre kesicileri ve diğer ekipmanları bakım veya onarım için güç sisteminden ayırmak için yüksek voltajlı bağlantı kesici anahtarları kullanılır.
2 İletişim hattının yalıtımı:Yüksek voltajlı bağlantı kesici anahtarları, bakım, onarım veya acil durumlar sırasında güç akışını önlemek için yüksek voltajlı bir iletim hattının bölümlerini izole etmek için kullanılır.
3 Kondansatör bankasını değiştirmek:Kondensatör bankaları olan güç sistemlerinde, kondensatör bankasını bakım veya onarım için güç sisteminden ayırmak için yüksek voltajlı bağlantı kesme anahtarları kullanılır.
4 Yük dökülmesi:Aşırı yüklenme veya diğer acil durumlar durumunda, yüksek voltajlı bağlantı kesme anahtarları, güç sisteminin belirli bölümlerinin bağlantısını keserek yükü düşürmek için kullanılabilir.
5 Hata yalıtımı:Yüksek voltajlı bağlantı kesme anahtarları, ekipman hasarını önlemek ve güç kaynağının sürekliliğini sağlamak için güç sisteminin arızalı bölümlerini izole etmek için kullanılır.
Şartlar:
1Yükseklik 1000 metreyi geçmez.
2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;
3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);
4Deprem yoğunluğu 8 dereceyi geçmiyor.
5. Çalışma durumu sık şiddetli titreşim olmadan;
6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.
ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen
7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
| 80 |
