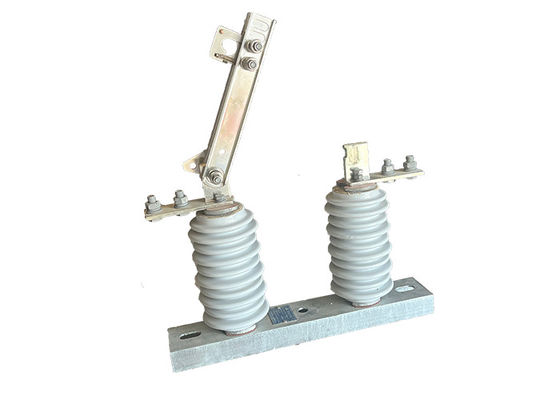

Otomatik Koruma Dış Bağlantıyı Kapatma Değiştiricisi GW9 Serisi Tek Fazlı Yüksek Voltajlı Porselen Bağlantıyı Kapatma Değiştiricisi

Otomatik Koruma Dış Bağlantıyı Kapatma Değiştiricisi GW9 Serisi Tek Fazlı Yüksek Voltajlı Porselen Bağlantıyı Kapatma Değiştiricisi

Ürün Tanımı:

Dış bağlantı kesme anahtarı, bakım veya güvenlik amaçlarıyla bir devreyi sistemin geri kalanından izole etmek için güç sistemlerinde kullanılan bir elektrik anahtarıdır."Uygulamalı" terimi izoleatörün yönelimini ifade eder., dikey olarak bir destek yapısına monte edilir.

Dış bağlantı kesici anahtarları, yüksek voltajlı iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için ağın bölümlerini izole etmek için yaygın olarak kullanılır.Yüksek voltaj ve akımları kaldırmak için tasarlanmıştır ve genellikle dış mekanlara monte edilir.

Dış bağlantı kesici anahtarları tipik olarak bir hava boşluğu ile ayrılmış sabit ve hareketli temaslardan oluşur.Bağlantılar birbirleriyle temas halindedir.İzolatör açıldığında, temaslar ayrılır.Devre içindeki akımın kesilmesi ve sistemin geri kalanından izole edilmesi.

Dış bağlantı kesici anahtarları, güç sisteminin güvenliğinin ve güvenilirliğinin önemli bir bileşenidir ve çeşitli çevresel koşullarda çalışmak için tasarlanmıştır.Performans ve güvenlik için endüstri standartlarına uygun olduklarını sağlamak için sıklıkla sıkı test ve sertifika gereksinimlerine tabi tutulurlar.

Fonksiyon:

Yüksek voltajlı bir elektrik izolatörünün ana işlevi, yüksek voltajlı AC ileticisi ile destek yapısı arasında elektrik yalıtımı sağlamaktır.ve kondüktörün ağırlığını desteklemek içinYüksek gerilim ve elektrik akımlarına dayanacak şekilde tasarlanmıştır ve tipik olarak elektrik yayına ve korozyona karşı yüksek direnci olan malzemelerden yapılmıştır.Porselen veya polimer gibi.

Yapı:

Bu ürün taban (plaka), izoleatör, iletken parça ve kilitleme cihazından oluşur.ve bıçağın diğer ucu da statik temas başlığı ile ayrı bir şekilde bağlanır., ve her iki taraf da sıkıştırma yayının basıncı ile iyi bir temas durumunda tutulur.Ama aynı zamanda sıcaklık artışını azaltmaya da yardımcı oluyor., ve bıçağın mekanik dayanıklılığını artırır, kısa devre karşı dinamik termal istikrar sağlar.Kontak bıçağının dönmeyen ucuna monte edilen birbirine kilitleme parçaları ve statik kontak üzerindeki statik kilitleme kancası, açılış kilitleme cihazını oluşturur., fren kapandığında kendiliğinden kilitlenir, böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisiyle kendiliğinden düşmez,Fırça açılmasına neden olan.

Uygulama:

1Devre yalıtımı: Yüksek voltajlı elektrik yalıtıcıları, temel olarak bakım veya onarım çalışmaları için bir güç sisteminin bölümlerini yalıtmak için kullanılır.Bu, işçilerin elektrik çarpması veya diğer elektrik tehlikeleri riski olmadan izole devrede güvenli bir şekilde çalışmasına izin verir..

2Güvenlik: Yüksek voltajlı elektrik izolatörleri, işçileri ve halkı elektrik tehlikelerinden korumak için bir güvenlik cihazı olarak da kullanılır.Yüksek voltajlı elektrikli izolatörler, sistemin canlı parçalarıyla kazara temas etmesini önler ve elektrik kazaları riskini azaltır..

3Hata koruması: Yüksek voltajlı elektrik izolatörleri, güç sistemini kısa devre ve aşırı yük gibi hatalardan korumak için de kullanılabilir.Yüksek voltajlı elektrik izolatörleri, hatanın diğer bölümlere yayılmasını ve daha fazla hasara neden olmasını önler.

4.Konuşturma: Yüksek voltajlı elektrikli izolatörler, bir sistemdeki güç akışını kontrol etmek için bir anahtarlama cihazı olarak kullanılabilir.Güç akışı gerektiğinde sistemin farklı bölümlerine yönlendirilebilir..

5Test: Yüksek voltajlı elektrikli izolatörler, bir devredeki voltajı veya akımı ölçmek veya sistemin diğer bileşenlerinin performansını test etmek gibi test amaçlı da kullanılabilir..

Durum:

1Belirtilen bölgedeki maksimum yükseklik deniz seviyesinden 1000 metreyi geçmez. Bu yükseklik sınırlaması ekipmanların kurulumu ve çalıştırılması için önemlidir.

2Çevre hava sıcaklığının belirli sınırları vardır. Maksimum sıcaklık +40°C'yi geçmemelidir ve asgari sıcaklık belirli alana bağlı olarak değişebilir. Genel alanlarda,Asgari sıcaklık -30°C'den aşağı düşmemelidir., Paramos bölgelerinde ise -40°C'nin altına düşmemelidir.

3Rüzgar basıncı yaklaşık 34 metre saniyede rüzgar hızına karşılık gelen 700 Pascal (Pa) 'ı geçmemelidir.Bu sınır, ekipmanın işlevselliğini veya yapısal bütünlüğünü tehlikeye atmadan rüzgarın uyguladığı güce dayanabilmesini sağlar..

4Deprem yoğunluğu 8 dereceyi geçmemelidir. Bu, ekipmanın hasar görmeden dayanabileceği maksimum sismik aktivite yoğunluğuna atıfta bulunur.Deprem yoğunluğunu ölçmek için kullanılan özel ölçek bölgeye veya ülkeye bağlı olabilir.

5Çalışma ortamı sık şiddetli titreşimlerden muaf olmalıdır.Bu gereklilik, ekipmanların normal çalışma koşullarında istikrarlı ve işlevsel kalmasını sağlar.Aşırı titreşimler izolatörün performansını ve ömrünü etkileyebilir.

6Normal tip izolatörler, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz ve diğer patlayıcı veya koroziv maddelerden uzak tutulan yerlere monte edilmelidir.Bu malzemeler yalıtıcının yalıtım ve iletme yeteneklerine zararlı etkilere sahip olabilir., performansını ve güvenliğini tehlikeye atabilir.

7Kirliliğe dayanıklı tip izolatörler, şiddetli kirliliğe sahip alanlarda kullanılmak üzere tasarlanmıştır.Patlayıcı maddelerin veya yangına neden olabilecek malzemelerin bulunmamasıBu gereksinim, zorlu çevresel koşullara rağmen izolatörün güvenli ve işlevsel kalmasını sağlar.

Teknik parametreler:
