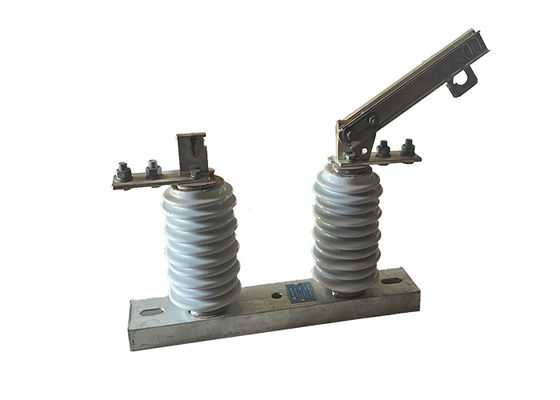

Yüksek voltajlı güç aktarımında kullanılan kontrol veya koruma için güvenli çalışma dış bağlantı kesici

Yüksek voltajlı güç aktarımında kullanılan kontrol veya koruma için güvenli çalışma dış bağlantı kesici

Ürün Tanımı:

Dış bağlantı kesici anahtarı, bakım, onarım veya acil durum amaçları için elektrik dağıtım hatlarını izole etmek ve topraklamak için kullanılan taşınabilir bir cihazdır.Çeşitli uygulamalarda kullanılabilen çok yönlü bir araçtır, havalı dağıtım hatları, alt istasyonlar ve endüstriyel tesisler dahil.

Tek kişi tarafından çalıştırılabilmesi için tasarlanmıştır, bu da kullanımı ve manevralarını kolaylaştırır.ve birbirini değiştirebilen bir takım takılar, kullanıcının anahtarları açmak veya kapatmak ve topraklama hatları gibi çeşitli görevleri yerine getirmesini sağlar.

İzolatör anahtarı, elektrik devresinde görünür bir kesinti sağlamak için tasarlanmıştır, bu da elektrikli ekipmanlarla kazara temas etmekten korunmaya yardımcı olur.Ayrıca sert çevre koşullarına dayanacak şekilde tasarlanmıştır., güçlü rüzgarlar, yağmur ve kar gibi, dışarıdaki ortamlarda kullanılmak için uygun hale getirir.

Yapı:

Bu ürün taban (plaka), post yalıtıcı, iletken parça ve kilitleme cihazından oluşur.ve bıçağın diğer ucu da statik temas başlığı ile ayrı bir şekilde bağlantılıdır., ve her iki taraf da sıkıştırma yayının basıncı ile iyi bir temas durumunda tutulur.Ama aynı zamanda sıcaklık artışını azaltmaya da yardımcı oluyor., ve bıçağın mekanik dayanıklılığını artırır, kısa devre karşı dinamik termal istikrar sağlar.Kontak bıçağının dönmeyen ucuna monte edilen birbirine kilitleme parçaları ve statik kontak üzerindeki statik kilitleme kancası, açılış kilitleme cihazını oluşturur., fren kapandığında kendiliğinden kilitlenir, böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisiyle kendiliğinden düşmez,Fırça açılmasına neden olan.

Uygulama:

1Döngü İzolasyonu: Yüksek voltajlı izolatör anahtarları, bakım, onarım veya test amacıyla yüksek voltajlı bir devrenin bir bölümünü izole etmek için kullanılır.Bölüm, sistemin geri kalanından etkin bir şekilde koparılabilir., işlerin güvenli bir şekilde yapılmasını sağlar.

2.Yük Değiştirme: Yüksek voltajlı izolatör anahtarları, bir devredeki elektrik enerjisinin akışını kontrol etmek için yük anahtarları olarak kullanılabilir.Özellikle yükün nispeten küçük olduğu ve bir devre kesici veya sigorta gerektirmediği durumlarda yararlıdırlar.

3Üst hat koruması: Yüksek voltajlı izolatör anahtarları, şimşek çarpmalarına ve diğer elektrik rahatsızlıklarına karşı koruma sağlamak için genellikle üst elektrik hatlarına monte edilir.Hattın bir bölümünü izole ederek, anahtar ekipman hasarının önlenmesine ve elektrik kesintisi riskini azaltmaya yardımcı olabilir.

4Transformör Koruması: Yüksek voltajlı izolatör anahtarları, bir arıza veya aşırı yüklenme durumunda transformatörleri elektrik ağından izole ederek korumak için de kullanılır.Transformör ağdan koparılabilir., transformatörün ve diğer ekipmanların hasar görmesini önler.

Durum:

1En yüksek yerleştirme yüksekliği 1000 metreyi geçmemelidir.

2Çevre hava sıcaklığı +40'C'yi geçmemelidir ve genel alanlarda -30'C'nin altına düşmemelidir. Paramos alanlarında -40'C'nin altına düşmemelidir.

3Rüzgar basıncı, rüzgar hızının 34m/s'ye karşılık gelen 700Pa'yı geçmemelidir.

4İzolatör 8 dereceye kadar şiddetli depremlere dayanabilir olmalı.

5İzolatör, sık şiddetli titreşimlerin olmadığı bir yere monte edilmelidir.

6Normal tip izolatörler için, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz,ve diğer patlayıcı ve koroziv malzemeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyebilir..

7Kirliliğe dayanıklı tip izolatörler, çok kirli iletkenlik alanlarında kullanılmak üzere uygundur, ancak patlayıcı veya yangına neden olabilecek malzemeler bulunan alanlarda kurulmamalıdır.

Teknik parametreler:
