Yüksek Voltajlı Dağıtım Sistemi İçin Endüstriyel Dış Bağlantı Kesicisi Kolay Çalıştırılan Kanca Değiştiricisi

Yüksek Voltajlı Dağıtım Sistemi İçin Endüstriyel Dış Bağlantı Kesicisi Kolay Çalıştırılan Kanca Değiştiricisi

Ürün Tanımı:

İzolatör anahtarı olarak da adlandırılan dış bağlantı kesici, yüksek voltajlı güç sistemlerinde vazgeçilmez bir bileşendir.Birincil amacı, elektrik devresinin belirli bir bölümünü güç kaynağından ayırmak ya da izole etmek..
Dış bağlantı kesici anahtarının ana işlevi, ekipmanları güç kaynağından etkili bir şekilde ayırarak elektrik devresini fiziksel olarak kesmektir.Bu bağlantı kesme ve izolasyon bakım personelinin ekipman üzerinde güvenli bir şekilde çalışmasını sağlarElektrik şoku riskini en aza indirir.
Bir vakum devre kesicisinin aksine, dış bağlantı kesici anahtarının yay söndürme yeteneğine sahip olmadığını belirtmek önemlidir.Devreyi değiştirirken veya hata koşullarında oluşabilecek elektrik yaylarını kesmek veya söndürmek için tasarlanmamıştır..
Yüksek voltajlı güç sistemlerinde, yüksek voltajlı izolatör anahtarı genellikle bir vakum devre kesici ile koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme yalıtıcısı devreyi fiziksel olarak izole etmek ve bağlantıyı kesmenin görsel bir göstergesi sağlamak için çalıştırılır.
Dış bağlantı kesme düğmesi, bakım personelinin güvenliğini sağlamakta kritik bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu oluşturmak için çalıştırılır.Bu eylem, ekipmanın enerjiyi kaybettiğini ve bakım faaliyetleri için güvenli olduğunu doğruluyor.
Dış bağlantı kesici anahtarı, bağlantı kesici veya izolatör anahtarı olarak da adlandırılır ve yüksek voltajlı güç sistemlerinde vazgeçilmez bir bileşendir.Birincil amacı, elektrik devresinin belirli bir bölümünü güç kaynağından ayırmak ya da izole etmek..


Uygulama:

1Döngü İzolasyonu: Yüksek voltajlı izolatör anahtarları, bakım, onarım veya test amacıyla yüksek voltajlı bir devrenin bir bölümünü izole etmek için kullanılır.Bölüm, sistemin geri kalanından etkin bir şekilde koparılabilir., işlerin güvenli bir şekilde yapılmasını sağlar.

2.Yük Değiştirme: Yüksek voltajlı izolatör anahtarları, bir devredeki elektrik enerjisinin akışını kontrol etmek için yük anahtarları olarak kullanılabilir.Özellikle yükün nispeten küçük olduğu ve bir devre kesici veya sigorta gerektirmediği durumlarda yararlıdırlar.

3Üst hat koruması: Yüksek voltajlı izolatör anahtarları, şimşek çarpmalarına ve diğer elektrik rahatsızlıklarına karşı koruma sağlamak için genellikle üst elektrik hatlarına monte edilir.Hattın bir bölümünü izole ederek, anahtar ekipman hasarının önlenmesine ve elektrik kesintisi riskini azaltmaya yardımcı olabilir.

4Transformör Koruması: Yüksek voltajlı izolatör anahtarları, bir arıza veya aşırı yüklenme durumunda transformatörleri elektrik ağından izole ederek korumak için de kullanılır.Transformör ağdan koparılabilir., transformatörün ve diğer ekipmanların hasar görmesini önler.

Operasyon:

1 Hazırlık: Anahtar çalıştırılmadan önce, devre elektrikle ilgili herhangi bir tehlikenin önlenmesi için enerjiden çıkarılmalı ve uygun şekilde topraklanmalıdır.Anahtar herhangi bir hasar ya da aşınma belirtileri için denetlenmelidir.
2 Değiştiricinin kapatılması: Değiştiricinin kapatılması için, operatör, elle veya uzaktan anahtar kolu veya kontrol koluyu kapalı konuma taşır.Devre boyunca akımın akmasına izin verir.
3 Değiştiricinin açılması: Değiştiricinin açılması için, operatör elle veya uzaktan açılan pozisyonda anahtar kolu veya kontrol kolu hareket ettirir.Akım akışını kesmek.
4 Yay yönetimi: Anahtar açıldığında, temaslar arasında tehlikeli ve düğmeye hasar verebilecek bir elektrik yayı meydana gelebilir.Anahtar, yay şeritleri veya patlama bobinleri gibi cihazlarla donatılabilir..
5 Güvenlik: Yüksek voltajlı bağlantı kesme anahtarlarının operatörleri, elektrik tehlikelerinin önlenmesi için uygun güvenlik prosedürlerini takip etmelidir.ve kilitleme/ etiketleme prosedürlerini takip ederek.

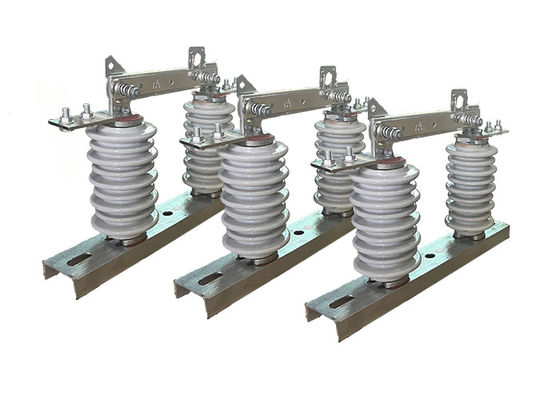

Yapı:

Tanımlanan ürün, bir taban (plaka), izoleatör post, iletken parça ve kilit cihazından oluşur.Bıçak vidalar aracılığıyla dinamik temas bıçak başı üzerine monte edilir ve statik temas başıyla ayrı bir şekilde bağlanır. Her iki taraf da sıkıştırma yayının basıncıyla iyi bir temas halinde tutulur.Bu da ısı dağılım yüzeyini arttırır ve sıcaklık artışını azaltır.Bu, bıçağın mekanik dayanıklılığına katkıda bulunur ve kısa devreye karşı dinamik olarak termal olarak kararlıdır.
Bağlantı bıçağının dönmeyen ucuna monte edilen birbirine kilitleme parçaları ve sabit temas üzerindeki statik kilitleme kancaları açılış kilitleme cihazını oluşturur. Fren kapandığında,Cihaz kendini kilitliyor., böylece fren bıçağı kendi ağırlığı veya elektrik enerjisinin etkisi nedeniyle düşmez, bu da frenin nedensiz olarak açılmasına neden olabilir.
Bu ürün yaygın olarak elektrik iletim ve dağıtım sistemlerinde kullanılır ve elektrik ağının düzgün çalışmasını sağlamakta çok önemli bir rol oynar.Bu anahtarlarla çalışırken uygun güvenlik prosedürlerine uymalısınız., ve sadece nitelikli ve eğitilmiş personelin kullanmasına ve bakımına izin verilmelidir.

Durum:

1Belirtilen bölgedeki maksimum yükseklik deniz seviyesinden 1000 metreyi geçmez. Bu yükseklik sınırlaması ekipmanların kurulumu ve çalıştırılması için önemlidir.

2Çevre hava sıcaklığının belirli sınırları vardır. Maksimum sıcaklık +40°C'yi geçmemelidir ve asgari sıcaklık belirli alana bağlı olarak değişebilir. Genel alanlarda,Asgari sıcaklık -30°C'den aşağı düşmemelidir., Paramos bölgelerinde ise -40°C'nin altına düşmemelidir.

3Rüzgar basıncı yaklaşık 34 metre saniyede rüzgar hızına karşılık gelen 700 Pascal (Pa) 'ı geçmemelidir.Bu sınır, ekipmanın işlevselliğini veya yapısal bütünlüğünü tehlikeye atmadan rüzgarın uyguladığı güce dayanabilmesini sağlar.

4Deprem yoğunluğu 8 dereceyi geçmemelidir. Bu, ekipmanın hasar görmeden dayanabileceği maksimum sismik aktivite yoğunluğuna atıfta bulunur.Deprem yoğunluğunu ölçmek için kullanılan özel ölçek bölgeye veya ülkeye bağlı olabilir.

5Çalışma ortamı sık şiddetli titreşimlerden muaf olmalıdır.Bu gereklilik, ekipmanların normal çalışma koşullarında istikrarlı ve işlevsel kalmasını sağlar.Aşırı titreşimler izolatörün performansını ve ömrünü etkileyebilir.

6Normal tip izolatörler, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz ve diğer patlayıcı veya koroziv maddelerden uzak tutulan yerlerde kurulmalıdır.Bu malzemeler yalıtıcının yalıtım ve iletme yeteneklerine zararlı etkilere sahip olabilir., performansını ve güvenliğini tehlikeye atabilir.

7Kirliliğe dayanıklı tip izolatörler, şiddetli kirliliğe sahip alanlarda kullanılmak üzere tasarlanmıştır.Patlayıcı maddelerin veya yangına neden olabilecek malzemelerin bulunmamasıBu gereksinim, zorlu çevresel koşullara rağmen izolatörün güvenli ve işlevsel kalmasını sağlar.

Teknik parametreler:
