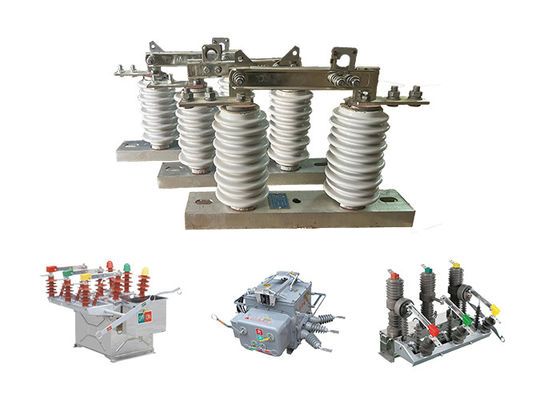

Elektrikli Dış Bağlantı Kesme Değiştiricisi Bağlantı Kesme ve Izolasyon için Yüksek Voltajlı Seramik ve Çelik Bağlantı Kesme Değiştiricisi

Elektrikli Dış Bağlantı Kesme Değiştiricisi Bağlantı Kesme ve Izolasyon için Yüksek Voltajlı Seramik ve Çelik Bağlantı Kesme Değiştiricisi

Ürün Tanımı:

Yüksek voltajlı izolatör anahtarı, bağlantıyı kesme anahtarı veya izolatör anahtarı olarak da bilinir, yüksek voltajlı güç sistemlerinde temel bir bileşendir.Bir elektrik devresinin belirli bir bölümünü güç kaynağından ayırma veya izole etme amacına hizmet eder.

Yüksek voltajlı izolatör anahtarının temel işlevi, elektrik devresini fiziksel olarak kırmak ve ekipman ile güç kaynağı arasında bir ayrım yaratmaktır.Bu bağlantı kesme ve izolasyon, bakım personelinin elektrik çarpması riski olmadan ekipman üzerinde güvenli bir şekilde çalışmasını sağlar..

Vakumlu devre kesicilerin aksine, yüksek voltajlı izolatör anahtarı yay söndürme yetenekleri sunmaz.Devreyi değiştirirken veya hata koşullarında oluşabilecek elektrik yaylarını kesmek veya söndürmek için tasarlanmamıştır..

Yüksek voltajlı güç sistemlerinde, yüksek voltajlı izolatör anahtarı genellikle bir vakum devre kesici ile koordine edilir.Devre kesicisi hataları tespit etmek ve akım akışını kesmek için tripping sorumludur, bağlantıyı kesme yalıtıcısı devreyi fiziksel olarak izole etmek ve bağlantıyı görsel olarak göstermek için çalıştırılır.

Yüksek voltajlı izolatör anahtarı, bakım personelinin güvenliğinin sağlanmasında kritik bir rol oynar.Bağlantıyı kesme yalıtıcısı devreyi açmak ve görünür bir hava boşluğu oluşturmak için çalıştırılır.Bu eylem, ekipmanların enerjiyi kaybettiğini ve bakım faaliyetleri için güvenli olduğunu doğruluyor.

Uygulama:

1Dış bağlantı kesici anahtarları, güç iletim ve dağıtım sistemlerinde temel bileşenlerdir.Bakım veya onarım çalışmaları için ağın belirli bölümlerinin izole edilmesini sağladıkları içinAyrıca hata veya diğer anormal durumlar durumunda ağın bölümlerini izole etmek için de kullanılabilir.

2Bu anahtarlar yüksek voltaj ve akımları işlemek için tasarlanmıştır ve tipik olarak paslanmaz çelik, alüminyum veya bakır gibi dayanıklı ve sağlam malzemelerden yapılmıştır.Zorlu çevre koşullarına dayanabilmeleri için tasarlanmışlar., aşırı sıcaklıklar, güçlü rüzgarlar ve şiddetli yağışlar gibi.

3Yüksek voltajlı bağlantı kesme anahtarları, hava kesme anahtarları, yağlı anahtarlar ve gaz yalıtımlı anahtarlar dahil olmak üzere birkaç tür vardır.ve onlar açıldığında fiziksel olarak ayrılan bir dizi bağlantı kullanarak çalışıyorlarYağa batırılmış anahtarlar tipik olarak yüksek voltajlı uygulamalarda kullanılır ve anahtar açıldığında yaylanmayı önlemek için yağla doldurulur.Gaz yalıtımlı anahtarlar, anahtar bağlantılarını yalıtmak için sülfür hexafluorür gazı kullanır, daha küçük ve daha kompakt anahtar tasarımlarına izin verir.

4Yüksek voltajlı bağlantı kesme anahtarları, uygun eğitim almış nitelikli personel tarafından çalıştırılmalı ve bakılmalıdır.uygun kişisel koruyucu ekipmanların kullanımı ve ekipmanların kazara enerjiye dönüşmesini önlemek için kilitleme/etiketleme prosedürlerini takip etmek de dahil olmak üzere.Yüksek voltajlı bağlantı kesme anahtarlarının düzgün çalışmasını ve kullanımı güvenli olmasını sağlamak için düzenli bakım ve testler de önemlidir.

Dış Bağlantı kesici anahtarı, normal bir çalışma yalıtım mesafesini sağlamak ve yalıtımı sabitlemek için bir yalıtıcı kullanarak iletken kısmı tabanından ayırır.ve temel olarak entegre anahtarlama cihazıAçık pozisyonda olduğunda, normal çalışma voltajına dayanacak şekilde görünür bir boşluk ve uygun bir kırma yalıtım mesafesi vardır.Normal çalışma akımı ve kısa devre hatası akımı güvenilir bir şekilde taşıyabilirÖzel bir ark söndürme cihazının varlığı nedeniyle, yalnızca voltajlı devreyi değiştirmek için kullanılabilir, ancak yüklenmez.Açma ve kapanma işlemleri, kilitli yuvarlak deliği çekmek veya itmek için yalıtım kancası kullanarak gerçekleştirilir., dinamik kilitli kancayı çıkartıp statik kilitli kancayla bağlanmasına neden olur.

Özellik:

1Yüksek Voltaj Derecesi: Yüksek voltajlı izolatör anahtarları, genellikle birkaç bin voltdan birkaç yüz bin voltaya kadar olan yüksek voltaj seviyelerine dayanacak şekilde tasarlanmıştır.

2Güçlü Yapı: Yüksek voltajlı izolatör anahtarları genellikle porselen veya polimer gibi elektrik yayına, korozyona ve diğer hasarlara karşı yüksek direnci olan malzemelerden yapılır.

3.Ark Çatlakları: Birçok yüksek voltajlı izolatör anahtarı, elektrik yaylamasından kaynaklanan ısıyı dağıtmaya ve anahtarın hasar görmesini önlemeye yardımcı olan ark çatlaklarıyla tasarlanmıştır.

4.Dünya anahtarı: Bazı yüksek voltajlı izolatör anahtarları, devrenin izole bölümünü topraklayarak ek bir güvenlik seviyesi sağlayan bir toprak anahtarı ile donatılmıştır.

5Kilitleme mekanizması: Bakım çalışmaları sırasında düğmenin kazara kapatılmasını önlemek için,Birçok yüksek gerilimli izolatör anahtarı, tüm güvenlik prosedürleri uygulanana kadar anahtarın kapatılmasını önleyen bir kilitleme mekanizması ile donatılmıştır..

6Görsel göstergeler: Yüksek voltajlı izolatör anahtarları ayrıca ışıklar veya bayraklar gibi görsel göstergeler de içerebilir.anahtarın açık veya kapalı pozisyonda olup olmadığını açık bir şekilde gösteren.

Durum:

1Yükseklik 1000 metreyi geçmez.

2.Dış hava sıcaklığı: Maksimum + 40'C; Minimum: Genel Alan -30'C, Paramos -40 C;

3.Rüzgar basıncı 700Pa'dan fazla değildir. (Rüzgar hızı 34m/s'ye karşılık gelir);

4Deprem yoğunluğu 8 dereceyi geçmiyor.

5. Çalışma durumu sık şiddetli titreşim olmadan;

6Normal tip izolatörün kurulum yeri gaz, duman kimyasal çöküntü, tuz püskürtüme sis, toz şeklinden uzak tutulmalıdır.

ve diğer patlayıcı ve koroziv maddeler, izolatörün yalıtım ve iletme kapasitesini ciddi şekilde etkileyen

7. Kirlilik-kanıtlı tip izolatör şiddetli kirli iletkenlik alanı için geçerlidir, ancak, herhangi patlayıcı maddeler ve yangına neden maddeler olmamalıdır

Teknik parametreler:
