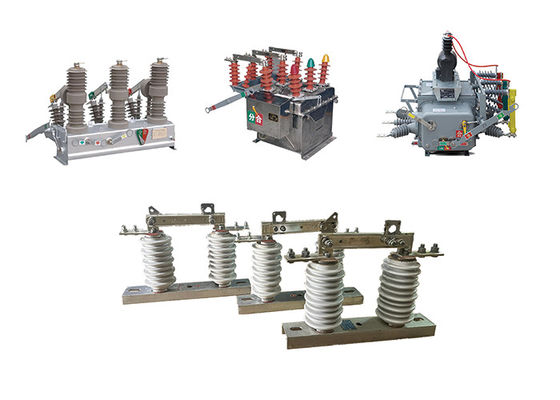

Çıkarma veya bağlama için 1000A Gri Renkli Seramik Dış Bağlantı Kesicisi Çıkarma ve Bağlantı Kesicisi
Ürün Tarifi:
Dış bağlantı kesici anahtarları, yüksek voltajlı güç iletim ve dağıtım sistemlerinde, devreyi bakım veya onarım amacıyla güç kaynaklarından ayırmak için kullanılır.Devreyi güç kaynağından izole etmek için bir araç sağlarlar., işçilerin elektrik çarpması riski olmadan görevlerini güvenli bir şekilde yerine getirmelerini sağlar.
Bir dış bağlantı kesici anahtarının çalışması, anahtarın bıçağının veya temasının açılmasını ve kapanmasını kontrol eden dönen bir direği içerir.Bıçak bağlanabilir veya bağlanamaz.Bu mekanizma, düğmenin durumunun manuel ve görünür bir şekilde gösterilmesini sağlar.
İşleyicinin güvenliğini sağlamak için, bağlantı kesici anahtarının direği tipik olarak cam lif veya kompozite malzemeler gibi iletken olmayan bir malzemeden yapılır.Sistemde bulunan yüksek voltajlara karşı yalıtım sağlayanBu yalıtım, anahtarı çalıştıran operatörü elektrik çarpmasından korur.
Dış bağlantı kesici anahtarları, kontrol ettikleri devrelerin farklı voltaj ve akım derecelendirilmelerine uyum sağlamak için çeşitli tasarımlarda ve boyutlarda mevcuttur.Genellikle dış mekanlarda direklere veya yapılara monte edilirlerBirlikte devre kesici ve sigorta gibi diğer koruyucu cihazlarla,Bağlantı kesici anahtarları, bir izolasyon ve koruma aracı sağlayarak elektrik sisteminin genel güvenliğine ve güvenilirliğine katkıda bulunur..
Özellik:
1İzolasyon: Anahtar, bakım veya onarım amacıyla güç sisteminin tek bir fazını izole etmek için kullanılır.
2Yüksek Voltaj Derecesi: Bu anahtarlar, genellikle birkaç kilovolttan birkaç yüz kilovoltaya kadar olan yüksek voltaj seviyelerini ele almak için tasarlanmıştır.
3.El işlemi: Değiştiricinin bir kanca veya bir kaldıraç kullanılarak elle çalıştırılması gerekir.
4.Görsel göstergeler: Bazı anahtarlarda, anahtarın açık veya kapalı olup olmadığını gösteren görsel göstergeler vardır, bu da operatörlerin devrenin durumunu bilmesini kolaylaştırır.
5Dayanıklılık: Bu anahtarlar aşırı sıcaklıklar, nem ve koroziv maddeler gibi zorlu çevresel koşullara dayanacak şekilde tasarlanmıştır.
6.Güvenlik Özellikleri: Anahtar, operatörleri elektrikli tehlikelerden korumak için kaza sonucu canlı parçalarla temas etmesini önleyen yalıtım malzemeleri gibi güvenlik özellikleriyle tasarlanmıştır.
7Kompakt Boyut: Tek fazlı yüksek voltajlı izolatör anahtarları tipik olarak kompakt boyuttadır ve dar alanlarda kurulabilir.
Yapı:
1Porselen yalıtıcı gövde: yalıtıcı gövde yalıtıcının ana bileşenidir ve tipik olarak yüksek dayanıklı porselenden yapılır.İletici ve destek yapısı arasında elektrik yalıtımı sağlamak için tasarlanmıştır, ve istenen şekle ve büyüklüğe şekillendirilir.
2.Metal Son Fittings: Metal son fittings yalıtıcı gövdesine takılır ve yalıtıcıyı iletken ve destekleyici yapıya bağlamak için bir araç sağlar.Genellikle galvanizli çelikten veya korozyona dayanıklı diğer malzemeden yapılırlar, ve kolay montaj için yarıklar veya top ve soket eklemleri gibi özel özelliklerle tasarlanabilir.
3Sıfırlama bileşiği: Sıfırlama bileşimi, yalıtıcı gövdesi ile metal uç armatürler arasındaki eklemi mühürlemek için kullanılır ve nemin ve kirleticilerin yalıtıcının içine girmesini önler.
4Donanım: Düğmeler, fındıklar ve yıkayıcılar gibi donanım, metal uç armatürleri yalıtıcı gövdesine ve destek yapısına bağlamak için kullanılır.
Bağlantı Kapakları: Bağlantı kapakları, metal uç bağlamaları korozyondan ve hasardan korumak için kullanılır ve plastik veya diğer malzemelerden yapılabilir.
5Ek Özellikler: Özel uygulamaya bağlı olarak, porselen yüksek gerilimli elektrikli izolatörler yalıtım bariyerleri, kemer şeritleri,Performanslarını ve güvenliğini artırmak için toprak anahtarları.
Operasyon:
1 Hazırlama:Anahtar çalıştırılmadan önce, devre elektrikle ilgili herhangi bir tehlikenin önlenmesi için enerjiden çıkarılmalı ve uygun şekilde topraklanmalıdır. Anahtar hasar veya aşınma belirtileri için incelenmelidir.
2 Anahtar kapatılıyor:Değiştiricinin kapatılması için, operatör elle veya uzaktan anahtar kolu veya kontrol kolu kapalı konuma taşır. Bu devreyi güç kaynağına bağlar,Devre boyunca akımın akmasına izin verir.
3 Anahtar açılıyor:Anahtar açmak için, operatör elle veya uzaktan anahtar kolu veya kontrol kolu açık konuma taşır.Akım akışını kesmek.
4 Yay yönetimi:Anahtar açıldığında, temaslar arasında tehlikeli ve anahtarın hasar görmesine neden olabilecek bir elektrik yayı oluşabilir.Anahtar, yay şeritleri veya patlama bobinleri gibi cihazlarla donatılabilir..
5 Güvenlik:Yüksek voltajlı bağlantı kesme anahtarlarının operatörleri, elektrik tehlikelerinin önlenmesi için uygun güvenlik prosedürlerini takip etmelidir.ve kilitleme/ etiketleme prosedürlerini takip ederek.
Uygulama:
Devre İzolasyonu: Yüksek voltajlı izolatör anahtarları, bakım, onarım veya test amacıyla yüksek voltajlı bir devrenin bir bölümünü izole etmek için kullanılır.Bölüm, sistemin geri kalanından etkin bir şekilde koparılabilir., işlerin güvenli bir şekilde yapılmasını sağlar.
Yük Değiştirme: Yüksek voltajlı izolatör anahtarları, bir devredeki elektrik enerjisinin akışını kontrol etmek için yük anahtarları olarak kullanılabilir.Özellikle yükün nispeten küçük olduğu ve bir devre kesici veya sigorta gerektirmediği durumlarda yararlıdırlar.
Üst hat koruması: Yüksek voltajlı izolatör anahtarları, şimşek çarpmalarına ve diğer elektrik rahatsızlıklarına karşı koruma sağlamak için genellikle üst elektrik hatlarına monte edilir.Hattın bir bölümünü izole ederek, anahtar ekipman hasarının önlenmesine ve elektrik kesintisi riskini azaltmaya yardımcı olabilir.
Transformör Koruması: Yüksek voltajlı izolatör anahtarları, bir arıza veya aşırı yüklenme durumunda transformatörleri elektrik ağından izole ederek korumak için de kullanılır.Transformör ağdan koparılabilir., transformatörün ve diğer ekipmanların hasar görmesini önler.
Durum:
1Belirtilen bölgedeki maksimum yükseklik deniz seviyesinden 1000 metreyi geçmez. Bu yükseklik sınırlaması ekipmanların kurulumu ve çalıştırılması için önemlidir.
2Çevre hava sıcaklığının belirli sınırları vardır. Maksimum sıcaklık +40°C'yi geçmemelidir ve asgari sıcaklık belirli alana bağlı olarak değişebilir. Genel alanlarda,Asgari sıcaklık -30°C'den aşağı düşmemelidir., Paramos bölgelerinde ise -40°C'nin altına düşmemelidir.
3Rüzgar basıncı yaklaşık 34 metre saniyede rüzgar hızına karşılık gelen 700 Pascal (Pa) 'ı geçmemelidir.Bu sınır, ekipmanın işlevselliğini veya yapısal bütünlüğünü tehlikeye atmadan rüzgarın uyguladığı güce dayanabilmesini sağlar.
4Deprem yoğunluğu 8 dereceyi geçmemelidir. Bu, ekipmanın hasar görmeden dayanabileceği maksimum sismik aktivite yoğunluğuna atıfta bulunur.Deprem yoğunluğunu ölçmek için kullanılan özel ölçek bölgeye veya ülkeye bağlı olabilir.
5Çalışma ortamı sık şiddetli titreşimlerden muaf olmalıdır.Bu gereklilik, ekipmanların normal çalışma koşullarında istikrarlı ve işlevsel kalmasını sağlar.Aşırı titreşimler izolatörün performansını ve ömrünü etkileyebilir.
6Normal tip izolatörler, gaz, duman, kimyasal çöküntü, tuz spreyi sis, toz ve diğer patlayıcı veya koroziv maddelerden uzak tutulan yerlerde kurulmalıdır.Bu malzemeler yalıtıcının yalıtım ve iletme yeteneklerine zararlı etkilere sahip olabilir., performansını ve güvenliğini tehlikeye atabilir.
7Kirliliğe dayanıklı tip izolatörler, şiddetli kirliliğe sahip alanlarda kullanılmak üzere tasarlanmıştır.Patlayıcı maddelerin veya yangına neden olabilecek malzemelerin bulunmamasıBu gereksinim, zorlu çevresel koşullara rağmen izolatörün güvenli ve işlevsel kalmasını sağlar.
Teknik parametreler:
| Seri numarası. |
Parametreler |
Birim |
Veriler |
| 1 |
Adlık Voltaj |
KV |
12 |
| 2 |
Rütbeli Akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kısa süreli dayanıklı akım |
Model numarası. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Adli yalıtım seviyesi |
Şimşek dalgasına dayanabilirsiniz. |
Kutup-Dünya
(Evet ve hayır) |
KV |
75 |
Kırılma
(Evet ve hayır) |
85 |
Endüstriyel frekans dayanıklılık
(1 dakika)
(Gerçek değer) |
Kuru Test/Islak Test |
Kutup-Dünya |
42 ((Kuru)
34 ((Yumurtalı) |
| Kırılma |
48 ((Kuru) |
| 48 ((Kuru) |
48 ((Kuru)
40 ((Uçuk) |
| 5 |
Ana devre direnci |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mekanik Yaşam Süresi |
zaman |
50 |
| 50 |
80
|
