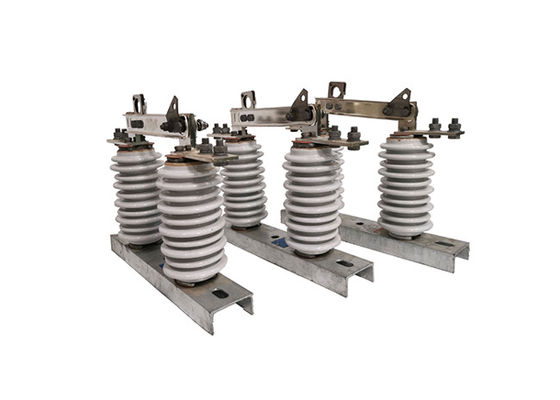

Dış Bağlantı kesici GW9-10/630A DC Yüksek Voltajlı elektrikli İzolasyon Porselen Bağlantı kesici

Dış Bağlantı kesici GW9-10/630A DC Yüksek Voltajlı elektrikli İzolasyon Porselen Bağlantı kesici

Ürün Tanımı:

GW9-10/630Dış Bağlantı kesici anahtarıElektrik iletim ve dağıtım sistemlerinde, bakım veya onarım çalışmaları için elektrik ağının bir bölümünü izole etmek için kullanılan bir elektrik ekipmanıdır.Genellikle yüksek gerilimli elektrik hatlarına veya alt istasyonlara monte edilir ve elektriğin ağın belirli bir bölümüne akışını kesmek için kullanılır.

Operasyon:

GW9-10/630Dış Bağlantı kesici anahtarıNormal bir çalışma yalıtım mesafesini sağlamak için iletken parçanı bir yalıtıcı kullanarak tabanından ayırır ve iletken parçanı, yalıtıcıyı ve tabanı bütünleşik bir anahtarlama cihazı olarak sabitler.Açık pozisyonda olduğunda, normal çalışma voltajına dayanmak için görünür bir boşluk ve uygun bir kırma yalıtım mesafesi vardır.Normal çalışma akımı ve kısa devre hatası akımı güvenilir bir şekilde taşıyabilirÖzel bir ark söndürme cihazının varlığı nedeniyle, yalnızca voltajlı devreyi değiştirmek için kullanılabilir, ancak yüklenmez.Açma ve kapanma işlemleri, kilitli yuvarlak deliği çekmek veya itmek için yalıtım kancası kullanarak gerçekleştirilir., dinamik kilitli kancayı çıkartıp statik kilitli kancayla bağlanmasına neden olur.

Uygulama:

GW9-10/630Dış Bağlantı kesici, hava güç aktarım hatlarının çalıştırılmasında ve bakımında.Bu hatlar uzun mesafeler boyunca yüksek voltajlı elektrik taşıyor ve genellikle yüksek metal kuleler veya direklere monte ediliyor.

Bir hava iletim hattında bakım veya onarım işi yapmak için, işin yapıldığı hattın bölümünü izole etmek gerekir.Burası yüksek voltajlı açık açık bağlantı kesme düğmelerinin geldiği yer.İşlenecek bölümün her bir ucunda hattın üzerine bir düğme kurulabilir, böylece bölümün hattın geri kalanından kesilmesine izin verilir.

Örneğin, bir onarım ekibinin, bir hava iletim hattında hasarlı bir iletken bölümünü değiştirmesi gerekiyorsa,Öncelikle çalışılacak bölümün her iki ucundaki yüksek voltajlı dış bağlantı kesme düğmelerini açarlardı.Bu, bölümün hattın geri kalanından izole edilmesini ve onarım işlerinin güvenli bir şekilde yapılmasını sağlar.

Tamir işleri tamamlandığında, tamir edilen hat bölümüne güç akışını geri getirmek için anahtarlar kapatılabilir.Değiştiriciler ayrıca rutin bakım veya denetim sırasında hattın bölümlerini izole etmek için kullanılabilir, ya da bir hata veya acil durum durumunda.

Teknik parametreler:
