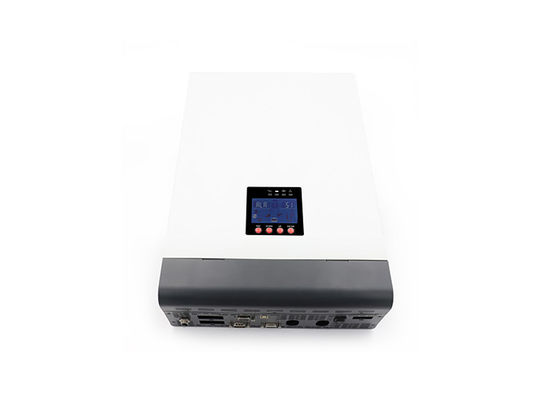

Çok fonksiyonlu ev yedek güç inverteri LCD ekranı 3000VA 24V Akıllı sistemli otomatik güneş inverteri

Çok fonksiyonel ev yedek güç inverteri LCD ekranı 3000VA 24V Akıllı sistemli otomatik güneş inverteri

Ürün Tanıtımı:

Bu çok fonksiyonel bir inverter ve şarj cihazı. Portatif kesintisiz güç desteği sağlayan bir inverter, güneş şarj cihazı ve batarya şarj cihazının fonksiyonlarını birleştirir.Kapsamlı LCD ekranı kullanıcılara yapılandırılabilir ve kolay erişilebilir düğme işlemleri sağlar, örneğin pil şarjı, akım, AC/güneş şarj cihazı önceliği ve farklı uygulamalara dayalı kabul edilebilir giriş voltajı.

Karakteristik:

1Saf sinüs dalgası invertörü.

2. LCD ayarları ile yapılandırılabilir giriş voltaj aralığı

3. LCD ayarları ile uygulama göre yapılandırılabilir pil şarj akımı

4. LCD ayarlaması üzerinden yapılandırılabilir AC/güneş şarj cihazı önceliği

5Ana güç veya jeneratör gücü ile uyumludur

6AC kurtarma otomatik yeniden başlatma.

7Aşırı yüklenme/aşırı ısınma/kısa devre koruması

8Batarya performansını optimize etmek için akıllı batarya şarj cihazı tasarımı

9Soğuk başlatma fonksiyonu

Uygulama:

Bu inverter, bir ev veya ofis ortamında çok çeşitli aletleri güçlendirmek için kullanılabilir.

Operasyon:

1. Güç Aç/Kapat

Cihaz düzgün bir şekilde kurulduktan ve pil güvenli bir şekilde bağlandıktan sonra, cihazı açmak için sadece güç açma / kapatma düğmesine basın (cihaz kabuğunda yer almaktadır).

2- Ekran.

Şekilde gösterilen işletim ve görüntüleme paneli, inverterin ön panelinde yer almaktadır. Dört gösterge, dört fonksiyon tuşundan ve bir LCD ekranından oluşur.Çalışma durumunu göstermek ve giriş / çıkış gücü bilgilerini göstermek için kullanılırlar..

3Düğme fonksiyonu:

Fonksiyon Ayarları:İşlev ayarlama sayfasına girmek için ekran üzerindeki fonksiyon ayarlama tuşuna (numara 4) en az 2 saniye basıp tutun.yukarı ya da aşağı kaydırmak ve istenen ayar sayfasını seçmek için 2. veya 3. tuş kullanın.

Ayarlama Düğmesi:İşlev ayarlama sayfasında, 0.1 ila 2 saniye boyunca 1. tuşa basmak seçili seçeneği doğrulayacaktır.

Sayfa çevir düğmesi:Herhangi bir sayfada 0.1 saniye veya daha uzun süre 2. veya 3. tuşa basmak, sayfanın sola veya sağa kaydırılmasını gerçekleştirecektir.

4LED gösterge fonksiyonu:

LCD ekranı şunlara ayrılabilir: simge gösterimi, sayısal değer gösterimi ve işlev ayarlama alanı ve çalışma modunu gösterme alanı.

1. Yük ve Batarya grafiği yük ve batarya kapasitesini gösterir, her kare kapasitenin% 25'ini temsil eder, Inverter aşırı yüklendiğinde yük simgesi yanıp söner,ve pil kapasitesi çok düşük veya pil bağlı değilse pil simgesi yanıp söner- 2.

2. Buzzer simgesi, zümre sessiz mi yoksa değil mi, normal koşullarda, simge görüntülenmez; herhangi bir modda, arka plan yazılımı MUTE ON'u ayarlar, inverter sessiz duruma girer,ve zillerin devre dışı bırakma simgesi görüntülenecek.

3. Kurulum menüsüne girdiğinizde, kurulum simgesi yanıp söner, aksi takdirde simge görüntülenmez.

4. Hata simgesi sadece hata modunda görüntülenir, diğer durumlarda simge görüntülenmez.

Sayısal görüntüleme ve fonksiyon ayarlama alanı:

1. İşlevsiz ayar modunda, bu alan inverter ile ilgili bilgileri gösterir. Normal mod çıkış bilgilerini gösterir, yukarı/aşağı sorgu tuşunu (No.2 veya No.3 tuş) çalıştırın (3 baskı: No.2) giriş voltajı ve çıkış voltajı görüntülemek için, giriş frekansı ve çıkış frekansı, pil voltajı ve akımı, PV voltajı ve PV akımı, PV voltajı ve gücü, çıkış gücü ve çıkış voltajı, çıkış görünen gücü ve çıkış voltajı,yük yüzdesi ve çıkış voltajı, yazılım sürümü ve diğer ilgili bilgiler. Hata modu hata kodunu gösterir.

2Fonksiyon ayarlama sayfasında, çıkış voltajı (OPU), pil düşük voltaj kapanma noktası (EOd), vb. fonksiyon ayarlama tuşunu ve yukarı ve aşağı sorgu tuşlarını çalıştırarak ayarlanabilir.

Çalışma modunu gösterme alanı:

Dört saniyelik güç açıldıktan sonra, bu ekran alanı esas olarak inverterin çalışma modunu gösterir. Örneğin: bekleme modu, ağ modu, pil modu, arıza modu.

Güvenlik talimatı:

1UYARI - Yaralanma riskini azaltmak için sadece kurşun asitli pilleri şarj edin.

2Birimi sökmeyin. Servis veya onarım gerektiğinde, nitelikli bir servis merkezine götürün. Yanlış servis elektrik çarpması veya yangın riskiyle sonuçlanabilir.

3Elektrik şoku riskini azaltmak için, herhangi bir bakım veya temizlik yapmadan önce tüm elektrik kablolarını ayırın.

4UYARI - Sadece nitelikli yükleyiciler, bataryaları olan birimi monte etmelidir.

5Donmuş pilleri asla şarj etme.

6Değiştiricinin / şarj cihazının işleyişini optimize etmek için, gerekli özelliklere göre uygun kablo boyutunu seçmek önemlidir. Değiştiricinin / şarj cihazının düzgün çalışması önemlidir.

7.Bataryaların üzerindeki veya etrafındaki metal aletleri kullanırken çok dikkatli olun. Aletleri düşürmek, bataryayı veya diğer elektrikli bileşenleri kıvılcımlayabilir veya kısa devreye sokabilir ve patlamaya neden olabilir.

8.AC veya DC terminallerini ayırmak için, kurulum prosedürlerini yakından takip edin. Ayrıntılar için bu kılavuzun Kurulum bölümüne bakın.

9Batarya güç kaynağının aşırı akım koruması için 150A sigorta sağlanmıştır.

10.Kırılma talimatları - Bu inverter/şarj cihazı kalıcı olarak topraklanmış bir kablolama sistemine bağlanmalıdır. Bu inverteri kurarken yerel gerekliliklere ve düzenlemelere uygun olduğundan emin olun.

11AC çıkış ve DC girişinin kısa devreye girmesine neden olmayın. DC girişini güç kısa devresine bağlamayın.
