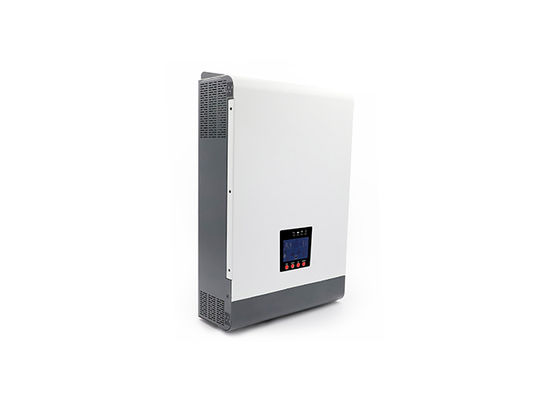

Ev yedek gücü şebekeden çıkart Güneş Inverter Yüksek verimlilik 5000VA İçinde MPPT 80A ile Saf Sinüs Dalga Inverteri

Ev yedek gücü şebekeden çıkart Güneş Inverter Yüksek verimlilik 5000VA İçinde MPPT 80A ile Saf Sinüs Dalga Inverteri

Ürün Tanıtımı:

Bu, portatif kesintisiz güç desteği sağlamak için bir inverter, güneş şarj cihazı ve batarya şarj cihazının işlevlerini birleştiren çok fonksiyonel bir inverter ve şarj cihazıdır.Kapsamlı LCD ekranı, kullanıcıya, pil şarjı gibi yapılandırılabilir ve erişilebilir baskı düğmesi işlemleri sağlar., akım, AC/güneş şarj cihazı önceliği ve farklı uygulamalara dayalı kabul edilebilir giriş voltajları.

Karakteristik:

1Saf sinüs dalga inverteri: Bu özellik, inverterin hassas elektronik cihazlar için gerekli olan temiz ve istikrarlı bir AC güç çıkışı üretmesini sağlar.Uygulama şebekesiyle karşılaştırılabilir yüksek kaliteli bir güç kaynağı sağlar.

2LCD ayarları yoluyla yapılandırılabilir giriş voltaj aralığı: Değiştiricinin kullanıcıların giriş voltaj aralığını özel ihtiyaçlarına göre ayarlamalarını sağlar.Bu esneklik, çeşitli güç kaynaklarıyla uyumluluğu sağlar, örneğin farklı pil türleri veya değişen voltaj çıkışları olan güneş panelleri.

3. LCD ayarları üzerinden uygulamaya göre yapılandırılabilir pil şarj akımı: Kullanıcılar özel uygulama gereksinimlerine göre pil şarj akımını özelleştirebilirler.Bu özellik, pil kapasitesi gibi faktörleri dikkate alarak verimli şarjı sağlar., şarj süresi ve mevcut güç kaynakları.

4LCD ayarları aracılığıyla yapılandırılabilir AC / güneş şarj cihazı önceliği: Değiştiriciler, pilleri şarj etmek için AC gücü veya güneş enerjisini önceliklendirme seçeneğini sunar.Kullanıcılar LCD ayarları aracılığıyla tercih ettikleri önceliği ayarlayabilir, enerji kullanımını optimize etmelerine ve yenilenebilir enerji kaynaklarının kullanımını en üst düzeye çıkarmalarına izin verir.

5. Ağ voltajı veya jeneratör gücü ile uyumlu: Değiştiricinin hem ağ voltajı hem de jeneratör gücü ile sorunsuz çalışması için tasarlanmıştır.Bu çok yönlülük, cihazın çok çeşitli ortamlarda ve güç kaynağı senaryolarında kullanılabilmesini sağlar.

6Değişen güç geri getirildiğinde otomatik olarak yeniden başlatılır: Bir elektrik kesintisi ve sonrasında geri getirme durumunda, tersleyici kesintisiz güç kaynağı sağlamak için otomatik olarak yeniden başlatılır.Bu özellik, manuel müdahaleye gerek duyulmasını ortadan kaldırır ve AC gücüne sorunsuz bir dönüşüm sağlar.

7Aşırı yüklenme/aşırı ısınma/kısa devre koruması: Dönüştürücü, aşırı yüklenme, aşırı ısınma ve kısa devreye karşı koruma sağlamak için gelişmiş koruma mekanizmaları ile donatılmıştır.Bu güvenlik özellikleri inverter ve bağlı cihazlar hasar önlemeye yardımcı olur, güvenilir ve güvenli bir işletim sağlar.

8Batarya performansını optimize etmek için akıllı şarj cihazı tasarımı:Inverter, pil performansını ve ömrünü artırmak için şarj sürecini optimize eden akıllı bir pil şarj sistemi içerirAkülerin verimli ve güvenli şarjını sağlamak için çok aşamalı şarj, sıcaklık telafi ve voltaj düzenleme gibi teknolojileri kullanır.

9Soğuk başlangıç fonksiyonu: Dönüştürücü, herhangi bir giriş gücü bulunmadığında bile çalıştırılmasını ve çalışmaya başlamasını sağlayan soğuk başlangıç fonksiyonu ile donatılmıştır.Bu özellik özellikle acil durumlarda veya inverter sınırlı güç kaynakları ile uzak yerlerde kullanıldığında yararlıdır.

Uygulama:

Bu inverter, bir ev veya ofis ortamında çok çeşitli aletleri güçlendirmek için kullanılabilir.

Operasyon:

1. Güç Aç/Kapat

Cihaz düzgün bir şekilde kurulduktan ve pil güvenli bir şekilde bağlandıktan sonra, cihazı açmak için sadece güç açma / kapatma düğmesine basın (cihaz kabuğunda yer almaktadır).

2- Ekran.

Şekilde gösterilen işletim ve görüntüleme paneli, inverterin ön panelinde yer almaktadır. Dört gösterge, dört fonksiyon tuşundan ve bir LCD ekranından oluşur.Çalışma durumunu göstermek ve giriş / çıkış gücü bilgilerini göstermek için kullanılırlar..

3Düğme fonksiyonu:

Fonksiyon Ayarları:İşlev ayarlama sayfasına girmek için ekran üzerindeki fonksiyon ayarlama tuşuna (numara 4) en az 2 saniye basıp tutun.yukarı ya da aşağı kaydırmak ve istenen ayar sayfasını seçmek için 2. veya 3. tuş kullanın.

Ayarlama Düğmesi:İşlev ayarlama sayfasında, 0.1 ila 2 saniye boyunca 1. tuşa basmak seçili seçeneği doğrulayacaktır.

Sayfa çevir düğmesi:Herhangi bir sayfada 0.1 saniye veya daha uzun süre 2. veya 3. tuşa basmak, sayfanın sola veya sağa kaydırılmasını gerçekleştirecektir.

4LED gösterge fonksiyonu:

LCD ekranı şunlara ayrılabilir: simge gösterimi, sayısal değer gösterimi ve işlev ayarlama alanı ve çalışma modunu gösterme alanı.

1. Yük ve Batarya grafiği yük ve batarya kapasitesini gösterir, her kare kapasitenin% 25'ini temsil eder, Inverter aşırı yüklendiğinde yük simgesi yanıp söner,ve pil kapasitesi çok düşük veya pil bağlı değilse pil simgesi yanıp söner- 2.

2. Buzzer simgesi, zümre sessiz mi yoksa değil mi, normal koşullarda, simge görüntülenmez; herhangi bir modda, arka plan yazılımı MUTE ON'u ayarlar, inverter sessiz duruma girer,ve zillerin devre dışı bırakma simgesi görüntülenecek.

3. Kurulum menüsüne girdiğinizde, kurulum simgesi yanıp söner, aksi takdirde simge görüntülenmez.

4. Hata simgesi sadece hata modunda görüntülenir, diğer durumlarda simge görüntülenmez.

Sayısal görüntüleme ve fonksiyon ayarlama alanı:

1. İşlevsiz ayar modunda, bu alan inverter ile ilgili bilgileri gösterir. Normal mod çıkış bilgilerini gösterir, yukarı/aşağı sorgu tuşunu (No.2 veya No.3 tuş) çalıştırın (3 baskı: No.2) giriş voltajı ve çıkış voltajı görüntülemek için, giriş frekansı ve çıkış frekansı, pil voltajı ve akımı, PV voltajı ve PV akımı, PV voltajı ve gücü, çıkış gücü ve çıkış voltajı, çıkış görünen gücü ve çıkış voltajı,yük yüzdesi ve çıkış voltajı, yazılım sürümü ve diğer ilgili bilgiler. Hata modu hata kodunu gösterir.

2Fonksiyon ayarlama sayfasında, çıkış voltajı (OPU), pil düşük voltaj kapanma noktası (EOd), vb. fonksiyon ayarlama tuşunu ve yukarı ve aşağı sorgu tuşlarını çalıştırarak ayarlanabilir.

Çalışma modunu gösterme alanı:

Dört saniyelik güç açıldıktan sonra, bu ekran alanı esas olarak inverterin çalışma modunu gösterir. Örneğin: bekleme modu, ağ modu, pil modu, arıza modu.

Güvenlik talimatı:

1UYARI - Yaralanma riskini azaltmak için sadece kurşun asitli pilleri şarj edin.

2Birimi sökmeyin. Servis veya onarım gerektiğinde, nitelikli bir servis merkezine götürün. Yanlış servis elektrik çarpması veya yangın riskiyle sonuçlanabilir.

3Elektrik şoku riskini azaltmak için, herhangi bir bakım veya temizlik yapmadan önce tüm elektrik kablolarını ayırın.

4UYARI - Sadece nitelikli yükleyiciler, bataryaları olan birimi monte etmelidir.

5Donmuş pilleri asla şarj etme.

6Değiştiricinin / şarj cihazının işleyişini optimize etmek için, gerekli özelliklere göre uygun kablo boyutunu seçmek önemlidir. Değiştiricinin / şarj cihazının düzgün çalışması önemlidir.

7.Bataryaların üzerindeki veya etrafındaki metal aletleri kullanırken çok dikkatli olun. Aletleri düşürmek, bataryayı veya diğer elektrikli bileşenleri kıvılcımlayabilir veya kısa devreye sokabilir ve patlamaya neden olabilir.

8.AC veya DC terminallerini ayırmak için, kurulum prosedürlerini yakından takip edin. Ayrıntılar için bu kılavuzun Kurulum bölümüne bakın.

9Batarya güç kaynağının aşırı akım koruması için 150A sigorta sağlanmıştır.

10.Kırılma talimatları - Bu inverter/şarj cihazı kalıcı olarak topraklanmış bir kablolama sistemine bağlanmalıdır. Bu inverteri kurarken yerel gerekliliklere ve düzenlemelere uygun olduğundan emin olun.

11AC çıkış ve DC girişinin kısa devreye girmesine neden olmayın. DC girişini güç kısa devresine bağlamayın.

Kurulum:

Tüm kabloları bağlamadan önce, iki vida çıkarın ve aşağıdaki gibi üst ve alt kapakları kaldırın

Kurulum yerini seçmeden önce lütfen aşağıdaki noktaları göz önünde bulundurun:

1Değiştiricini yanıcı inşaat malzemelerine yerleştirmeyin. Katı bir yüzeye monte edin Değiştiricini LCD ekran zamanının tam okunmasını sağlamak için göz seviyesine yerleştirin.

2Sıcaklığı dağıtmak için uygun hava dolaşımı için, yanlarda yaklaşık 20cm ve ünitenin üzerinde ve altında yaklaşık 50cm açıklık bırakın.

3En iyi işleyişi sağlamak için ortam sıcaklığı 0°C ile 55°C arasında olmalıdır.

Tavsiye edilen montaj pozisyonu duvara dik olmalıdır. Diğer nesnelerin ve yüzeylerin tellerin çıkarılması için yeterli alanı olmasını sağlamak için gösterildiği gibi olduğundan emin olun.Beton veya diğer yanmaz yüzeyler üzerinde montaj için uygundur.

Tüm kabloları bağladıktan sonra, lütfen aşağıdaki resimde gösterildiği gibi iki vidayı tornalayın ve alt kapağı tekrar takın.

Fonksiyon Ayarları:

1İşlev ayarlama sayfasına girmek için 4 numaralı fonksiyon ayarlama tuşuna 2 saniyeden fazla basın, fonksiyonu seçmek için 2 veya 3 numaralı sorgu tuşuna 0,1 ila 2 saniye basın.ve sayfayı istediğiniz işlev ayar sayfasına çevirdikten sonra, karşılıklı fonksiyonun kelimesi yanıp söner.

2Seçili fonksiyonun ayar sayfasına girmek için onay tuşuna 0,1-2 saniye basın.Sonra "Selected Function" kelimesi yanıyor ve "Selected Function" kelimesinin solundaki değer yanıp sönüyor..

3Seçilen fonksiyonun ayar sayfasına girmek için 0.1-2 saniye boyunca 4 tuşuna basın."Function" kelimesi yanıp söner ve seçilen fonksiyonun değeri "Function" kelimesinin solunda yanıp söner..

4. 0.1 ila 2 saniye veya daha uzun süre 1 tuşuna basın, işlev başarıyla ayarlanır.ve fonksiyon fonksiyon ayarları sayfasından çıkacak ve ana görüntü sayfasına dönecek (ya da açılmamış olarak kalabilir ve ana görüntü sayfasına geri atlamadan önce 30 saniyeye kadar bekleyebilirsiniz)
